17.2、136、475kHzのLOOPアンテナ - JA6SOQ

2026/11/19 (Thu) 13:01:55

以前掲載してましたLOOPアンテナの画像を再掲載します。

Re: 17.2、136、475kHzのLOOPアンテナ - JA6SOQ

2026/11/21 (Sat) 10:54:38

JA9MATさん 皆さんへ
LOOPアンテナから届くかどうか心配ですが、よろしくお願いします。
一応このLOOPアンテナはポール自体が360度回転できますので、今回も回転して指向性を確認してみます。

Re: 17.2、136、475kHzのLOOPアンテナ - JA9MAT

2026/11/21 (Sat) 09:20:17

わかりました。それでは、今夜も下ろしたアンテナでワッチします。Hi.

Re: 17.2、136、475kHzのLOOPアンテナ - JA6SOQ

2026/11/21 (Sat) 09:17:16

JA9MATさん
おはようございます。
こちらも急に寒くなりました。

1.8MHzでのスポットありがとうございます。

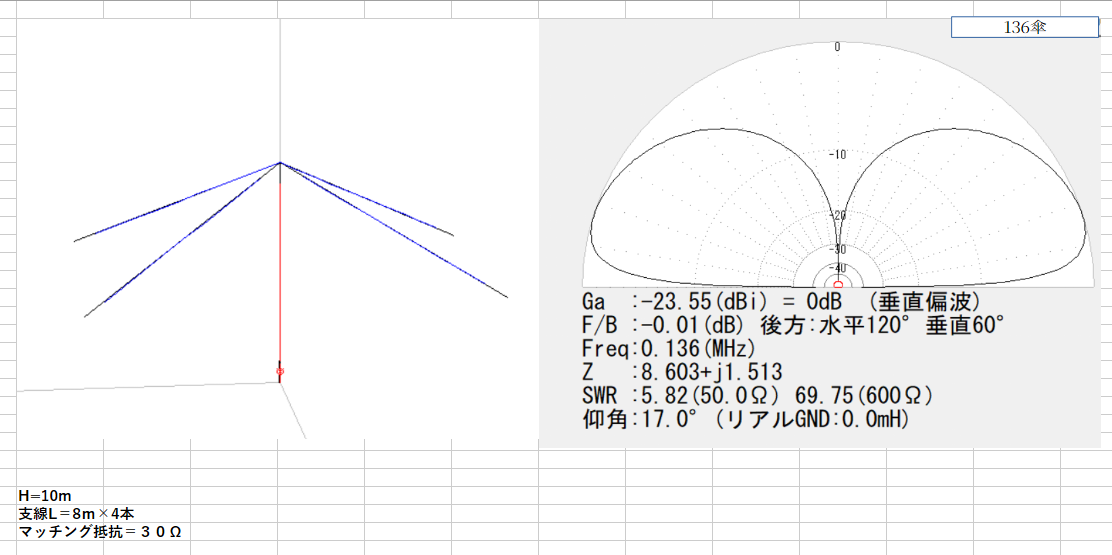

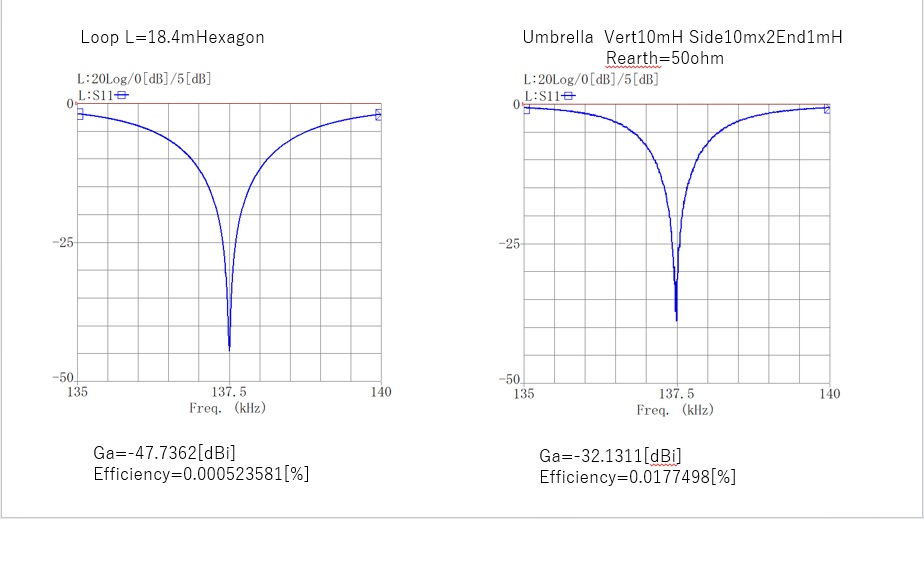

最近の数日間は136kHzの受信に使用してました。1.8MHz送信アンテナは、10mh傘アンテナからです。
今夜はこのLOOPアンテナから電波を出してみます。よろしくお願いします。

各バンドのマッチングは個別に作成して、使い分けてます。

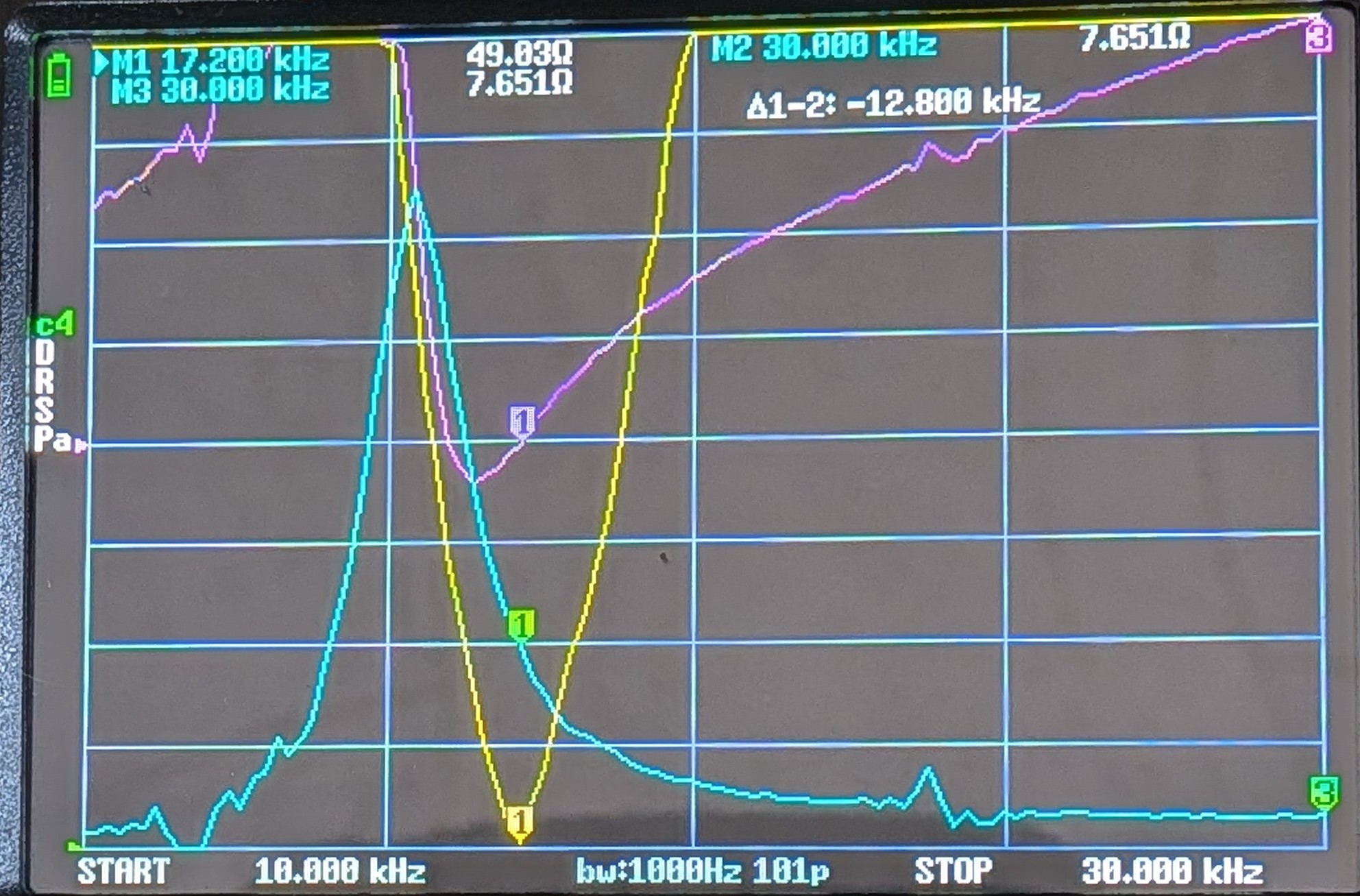

参考に17.2kHz用のものを掲載します。

Re: 17.2、136、475kHzのLOOPアンテナ - JA9MAT

2026/11/21 (Sat) 09:04:28

投稿が前後してしまい申し訳ありません。
詳細、ありがとうございます。
受信専用として、14MHzのループアンテナにマッチング回路を付けて実験できそうな気がしてきました。

Re: 17.2、136、475kHzのLOOPアンテナ - JA9MAT

2026/11/21 (Sat) 08:51:52

いつもありがとうございます。
現在、強風のためミニホイップをベランダの手すりの高さまで下ろして受信しています。
昨夜はOFXさんを一度だけでコードすることができました。また、SOQさんは160mでFBにデコードできています。このアンテナをお使いなのでしょうか?
同調形はいいですね。バンド切り替えの方法等教えて頂ければ幸いと存じます。

17.2、136、475kHz 追加1.8MHzのLOOPアンテナ - JA6SOQ

2026/11/21 (Sat) 08:16:48

このLOOPアンテナの同調周波数は、136kHzです。
LOOPアンテナのインダクタンスは28.6uHですので、0.047uFの耐圧1KV以上のキャパシタで同調させています。
マッチングは、コアFT240#77 1個 に一次二次のトランスマッチです。これで100W入力には耐えてます。
トランスマッチは、一次3回二次9回のように巻いて二次が50Ω近くになるように巻き数を調整しました。
二次巻き線はタップ端子を設けています。
※受信については、テストした先月は関東JH1OFX局の300モードを上手く受信してましたが、現在はさっぱり
です。夜間はケーブルかアンテナかにノイズが入り込んでいるようです。
※送信については、300モードでのテストですが、全く歯が立ちません。
475kHzの移動運用では過去にJA3TVF局に300モードで一度スポット頂いてますが?


17.2kHz、475kHz、1.8MHzも各々のキャパシタで同調させてトランスマッチで二次約50Ωに調整しました。
※マッチングコアとキャパシタは送信可能なバンドのみ耐圧性の部品で構成して、他の受信のみのバンドは
耐圧グレードは50Vです。マッチングトランスもFT-114#43を使って、巻き数はバンドによって一次を2回、
3回、4回と増やして二次の巻き数をタップで微調整が必要でした。
特に475kHzでは、同調周波数を手持ち部品では合わせきれずにFT-101の送信回路用の可変キャパシタ
を使ってます。
尚、1.8MHzのキャパシタは3KV/1000PFのバリコンを使ってます。

Re: 17.2、136、475kHzのLOOPアンテナ - JA6SOQ

2026/11/19 (Thu) 13:03:32

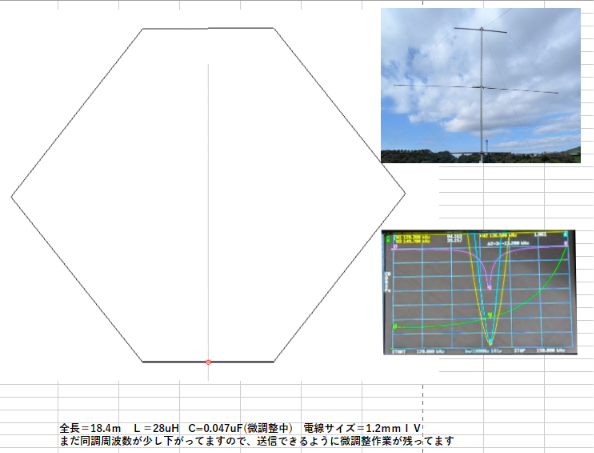

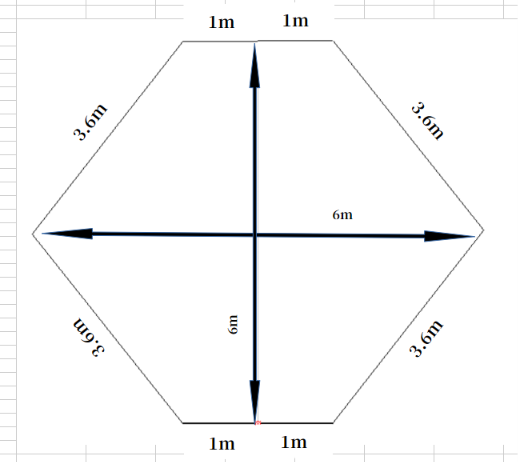

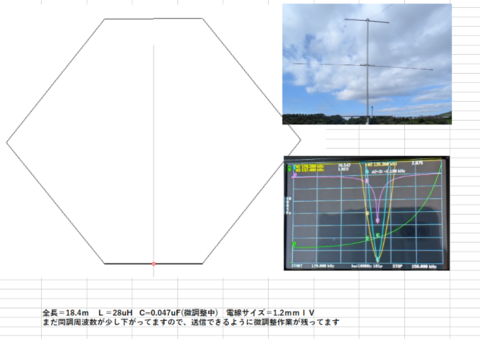

寸法図です。

無線の記録 2026/11/19-21 136k/475k/1.8M WSPR他集計 - JA6SOQ

2026/11/19 (Thu) 08:59:44

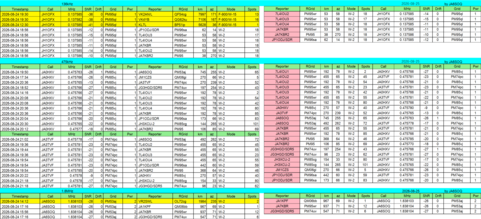

無線の記録 2026/11/19-21 136k/475k/1.8M WSPR他集計
再開しました。

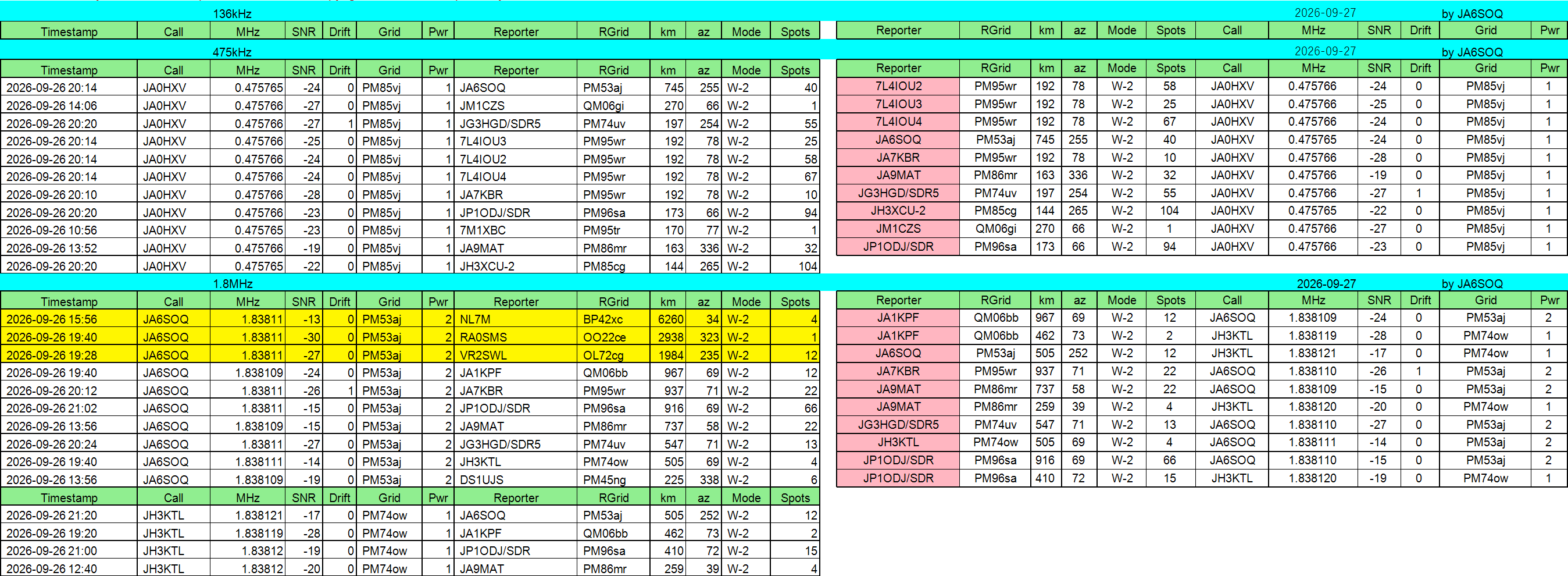

無線の記録 2026/11/21 136k/475k/1.8M WSPR他集計 - JA6SOQ

2026/11/21 (Sat) 08:01:44

おはようございます!

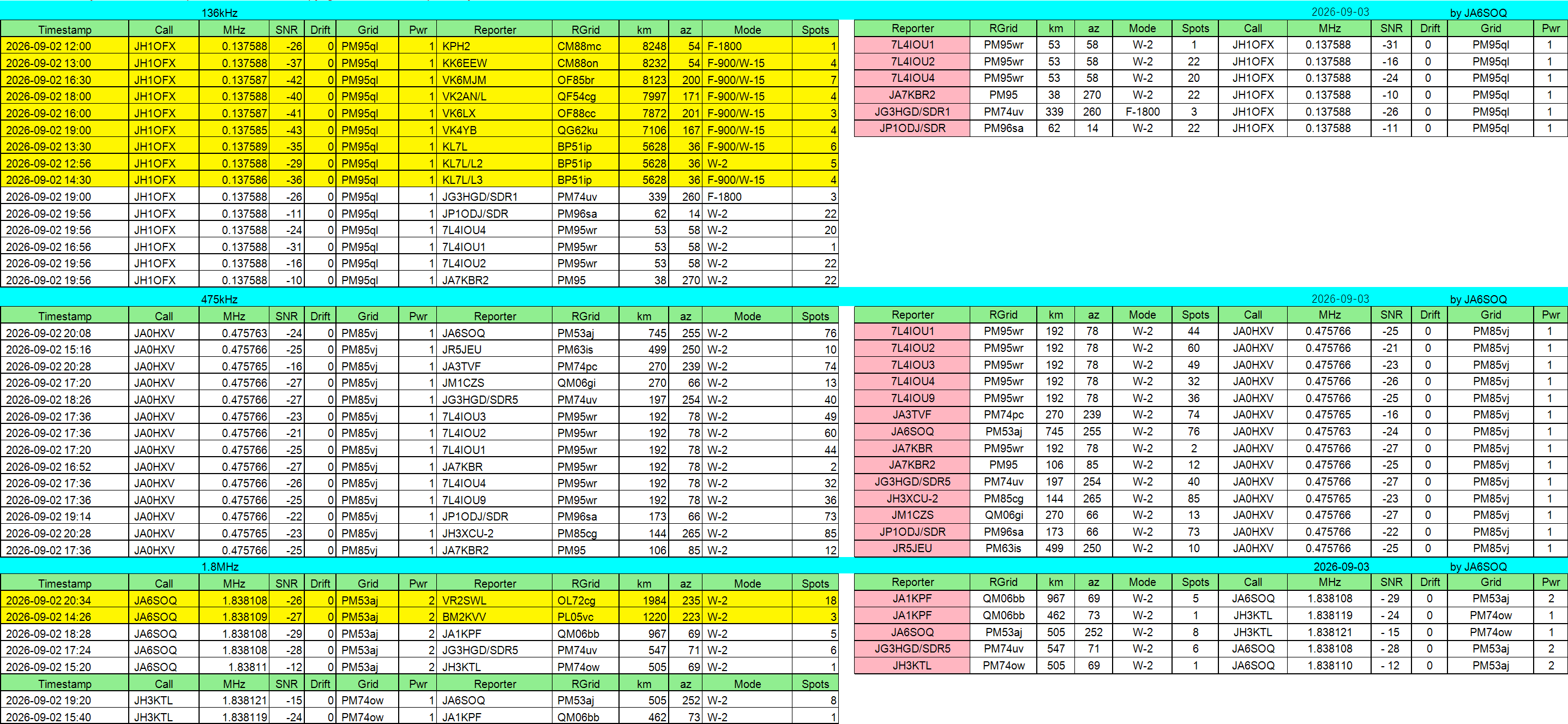

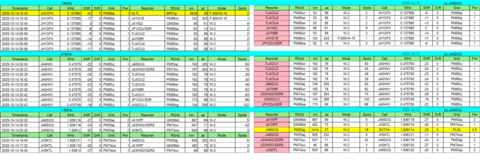

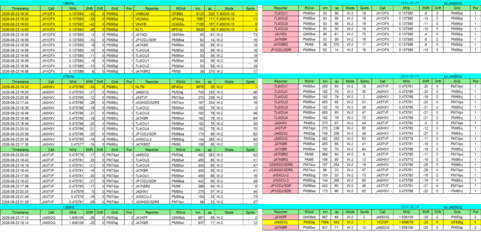

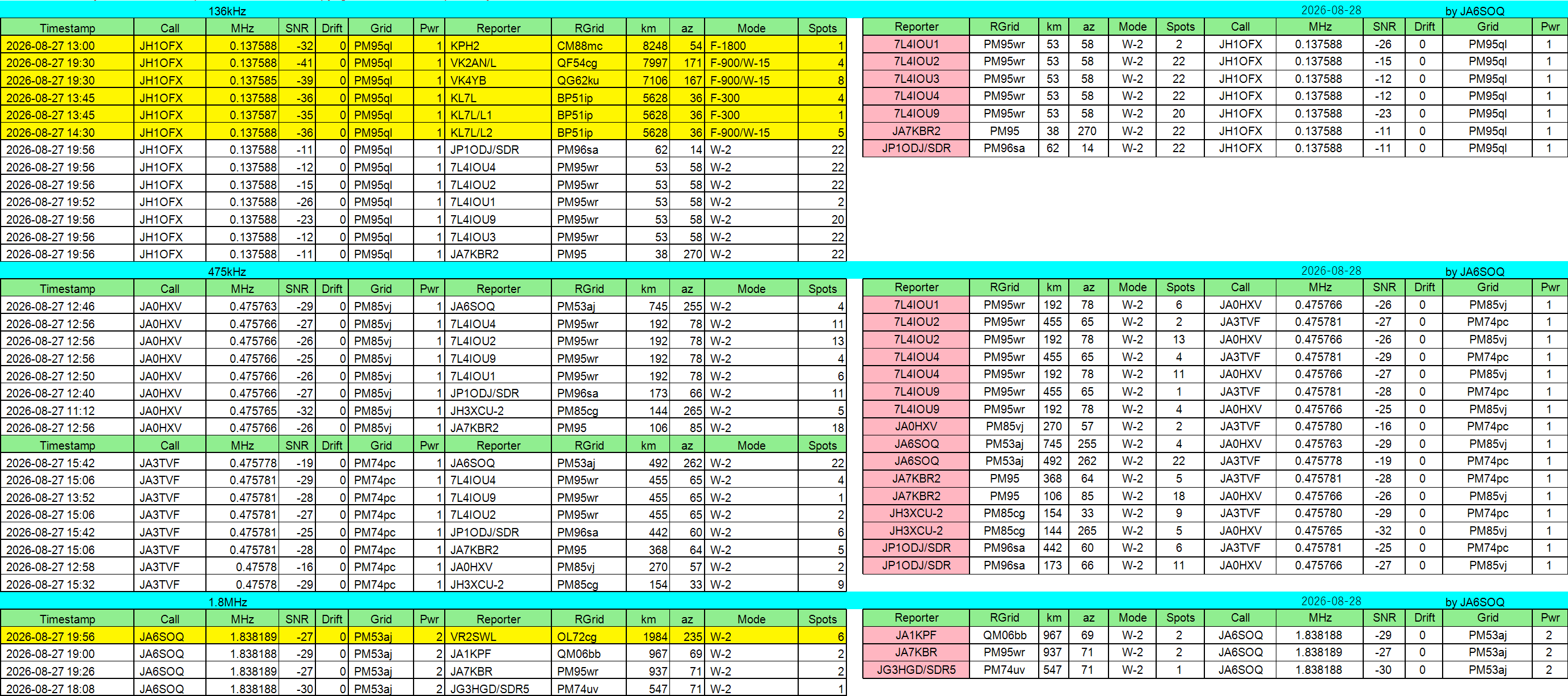

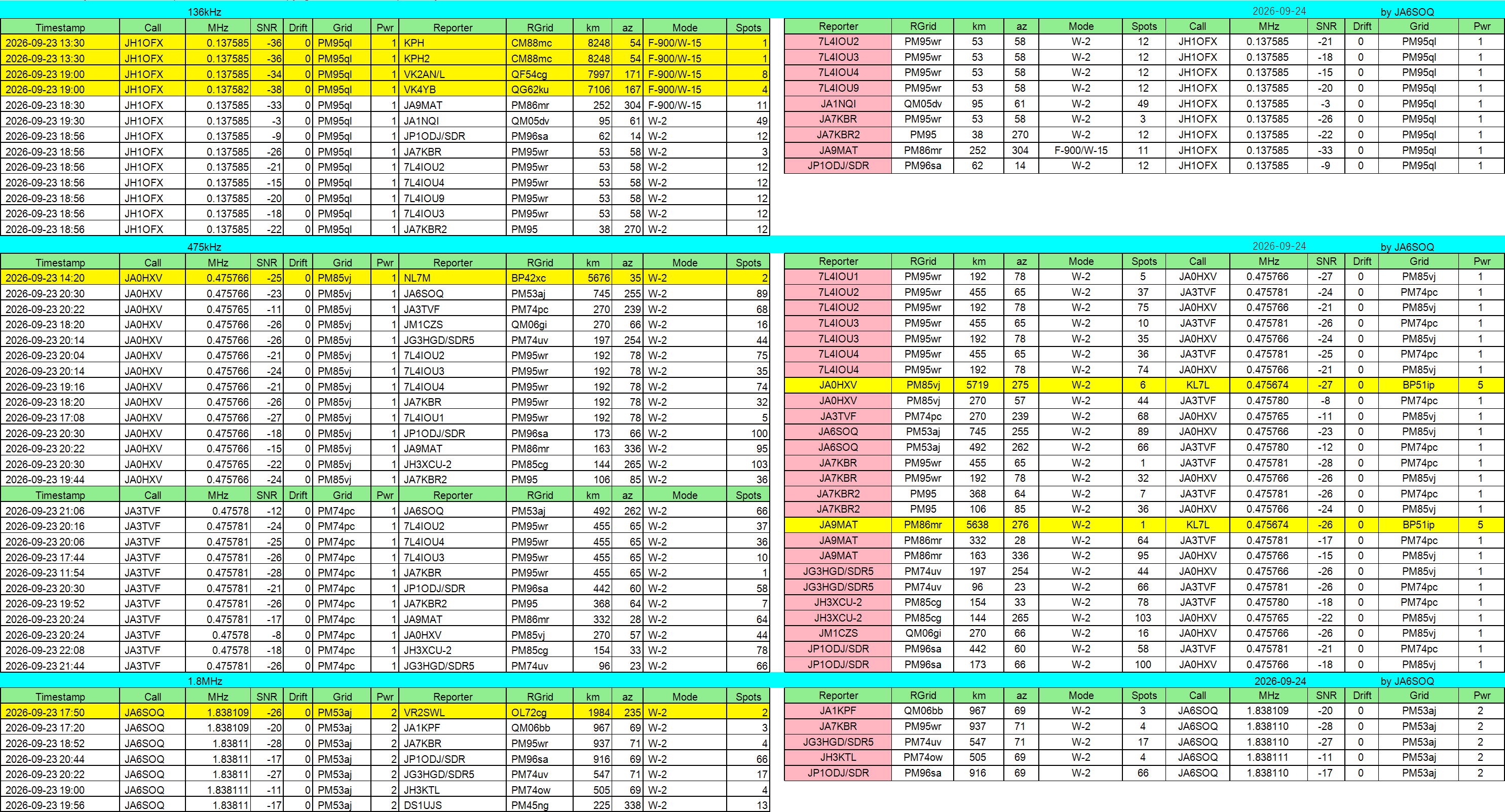

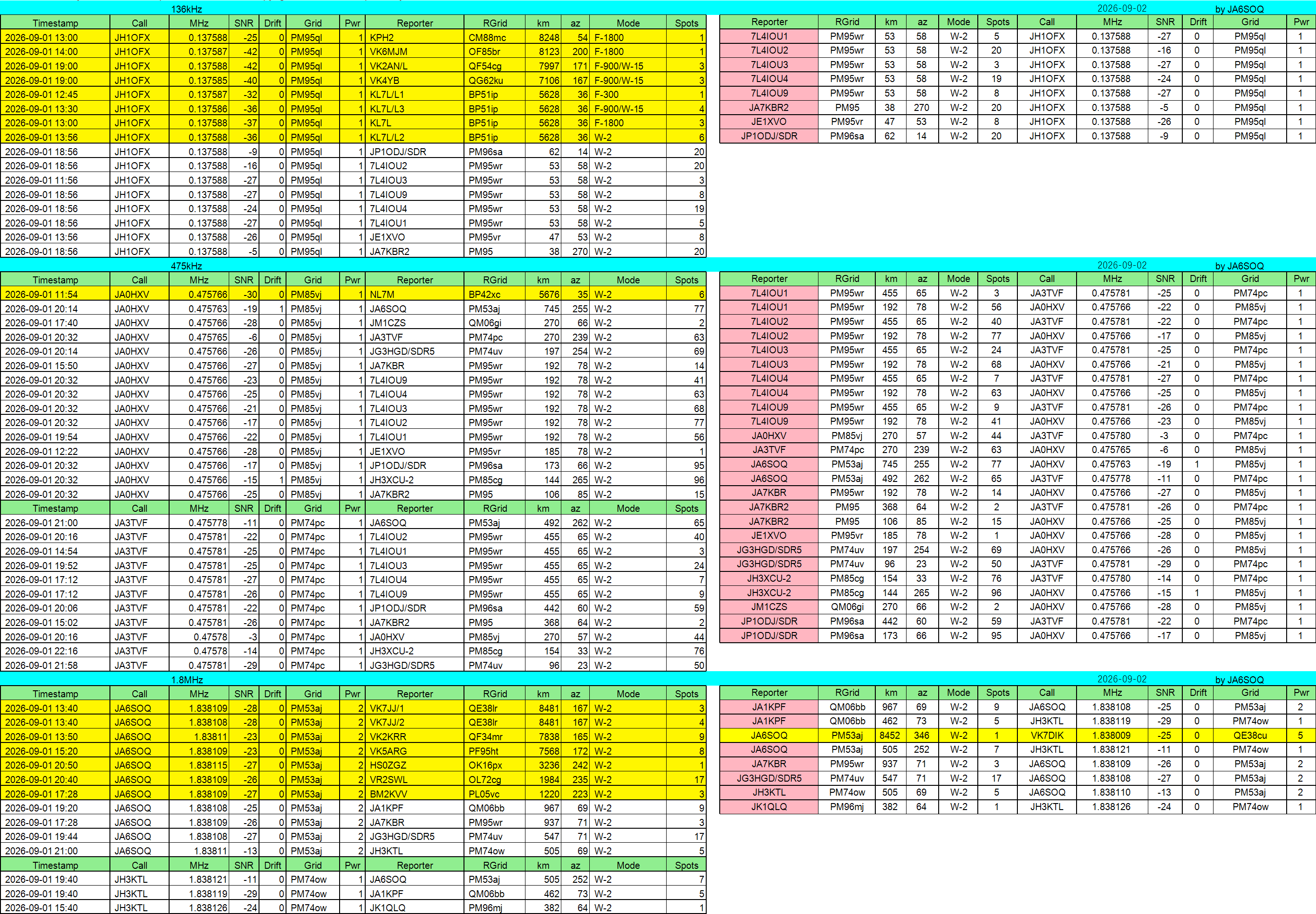

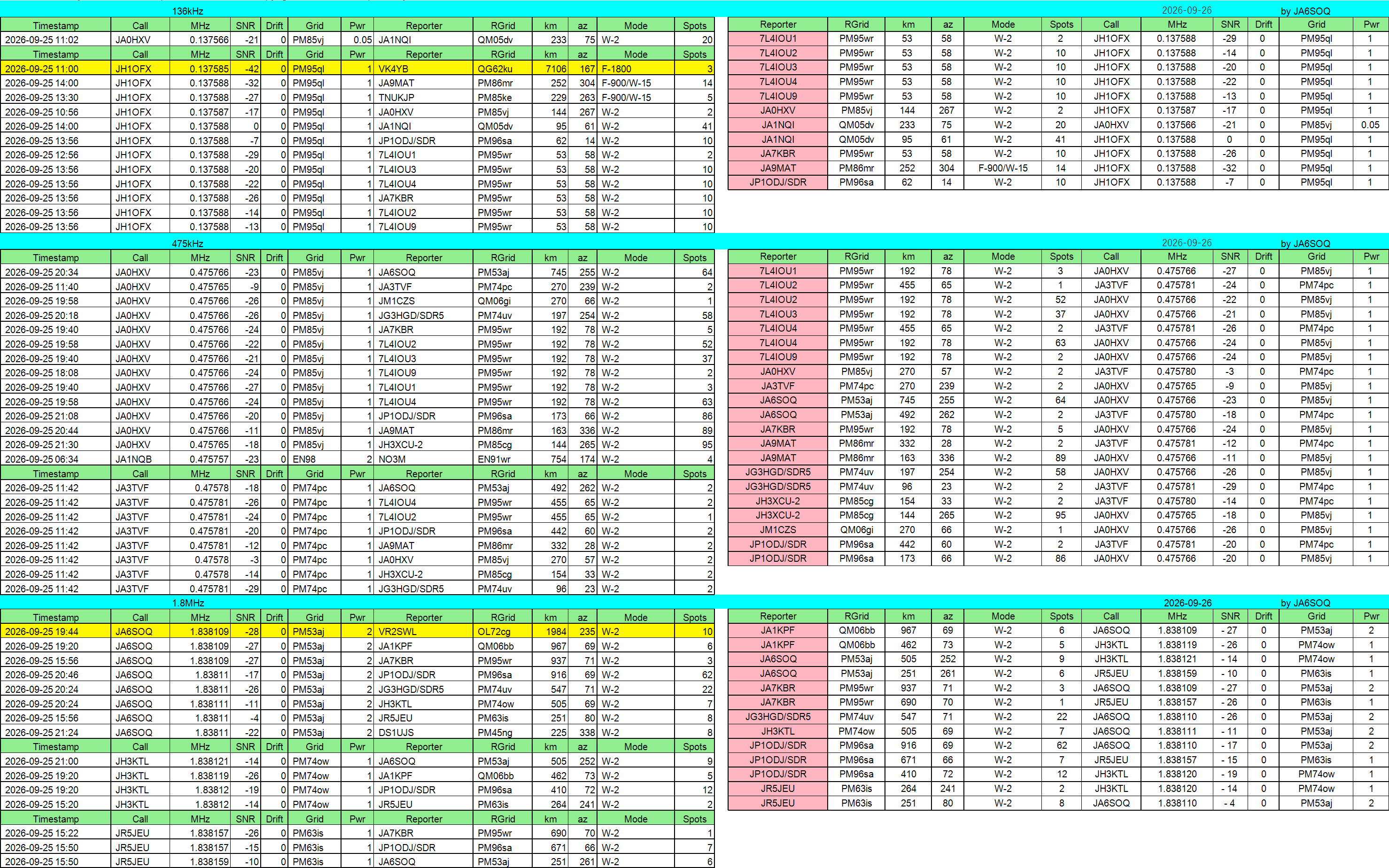

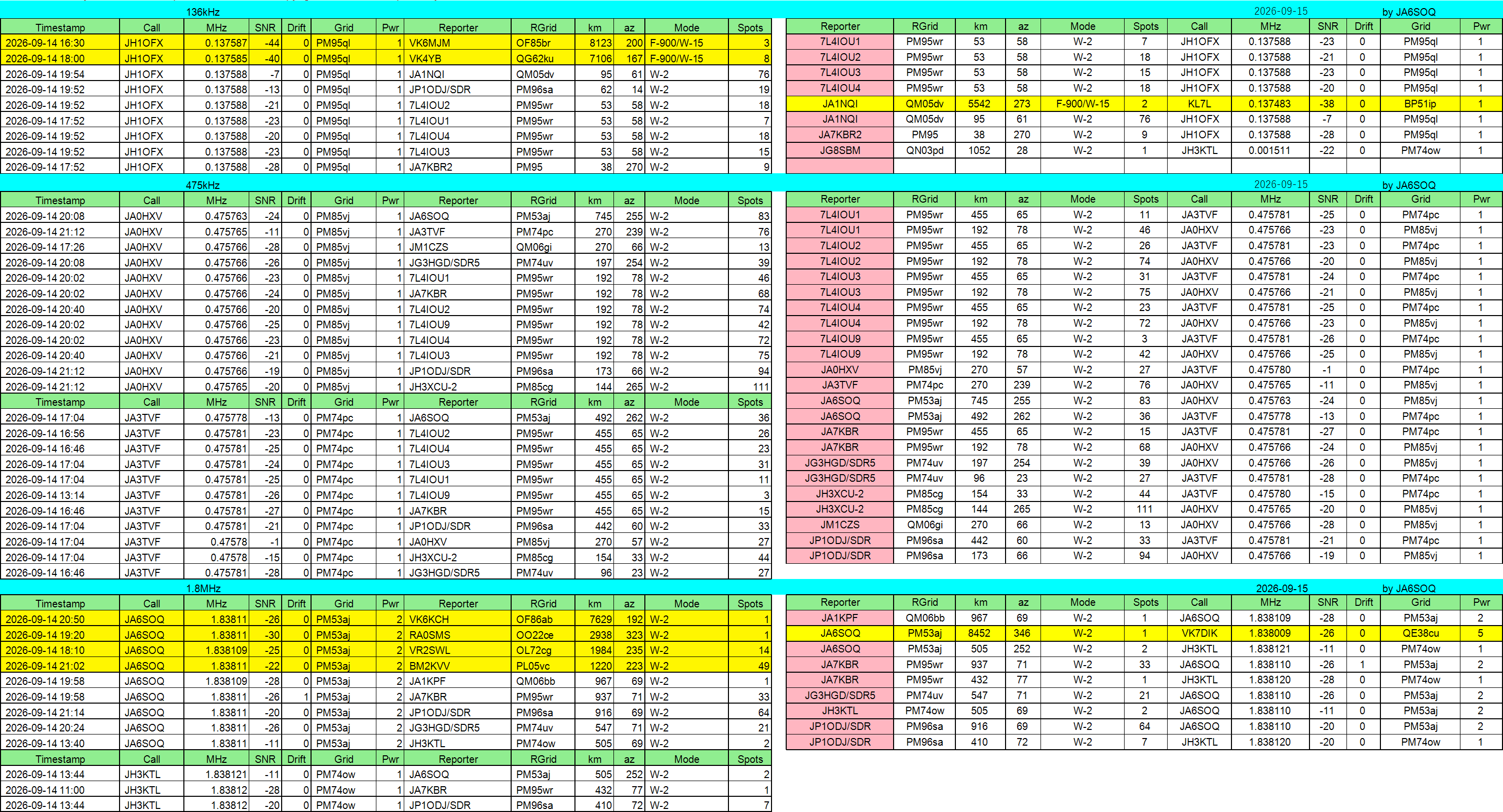

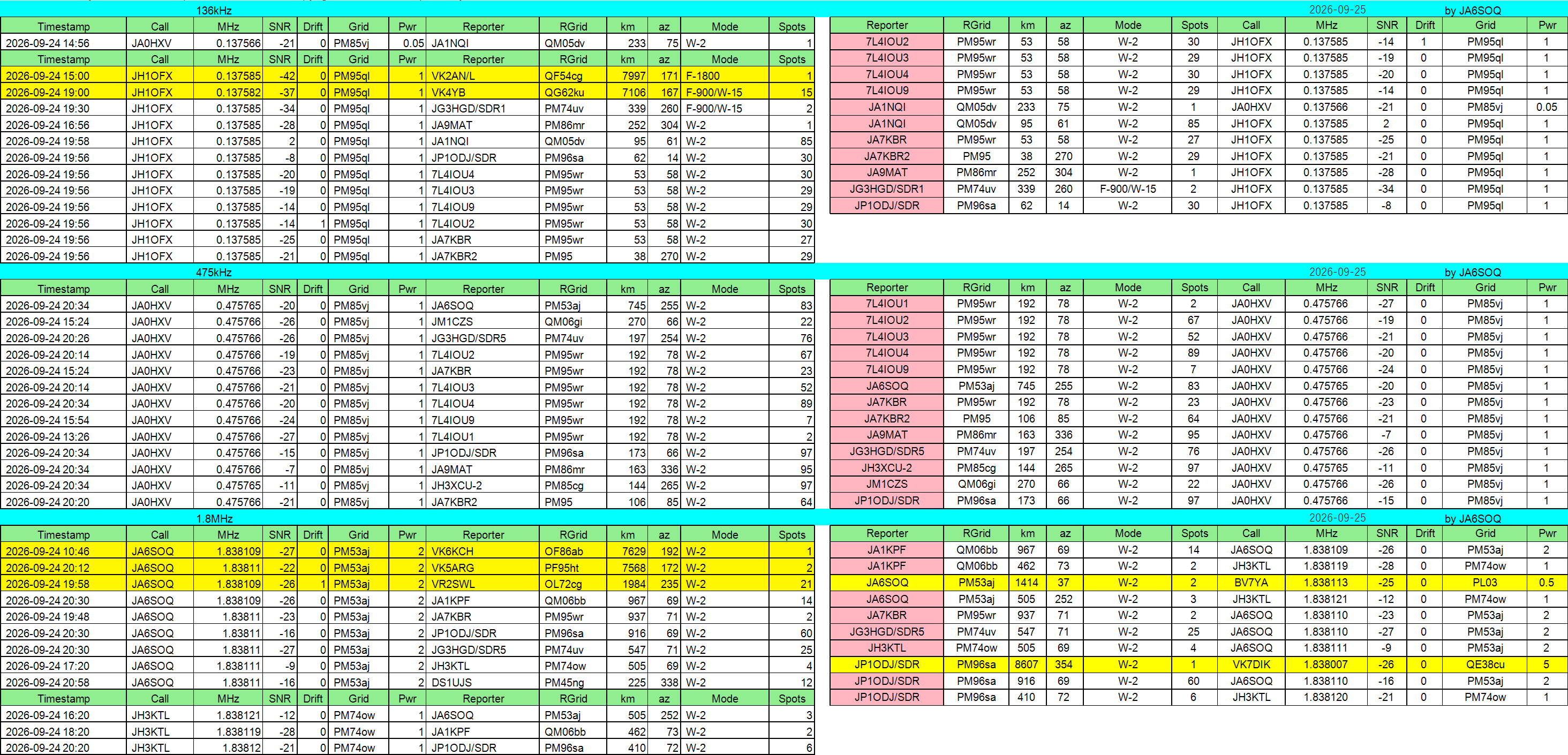

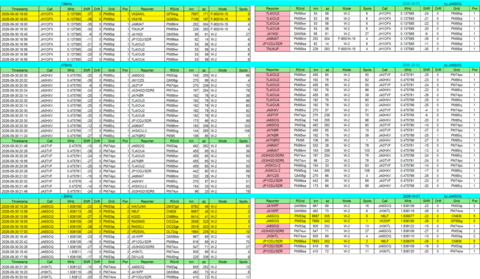

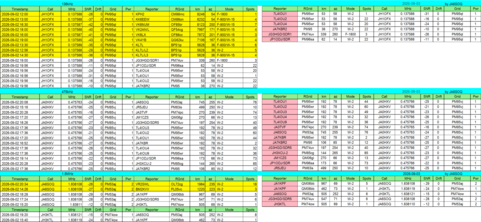

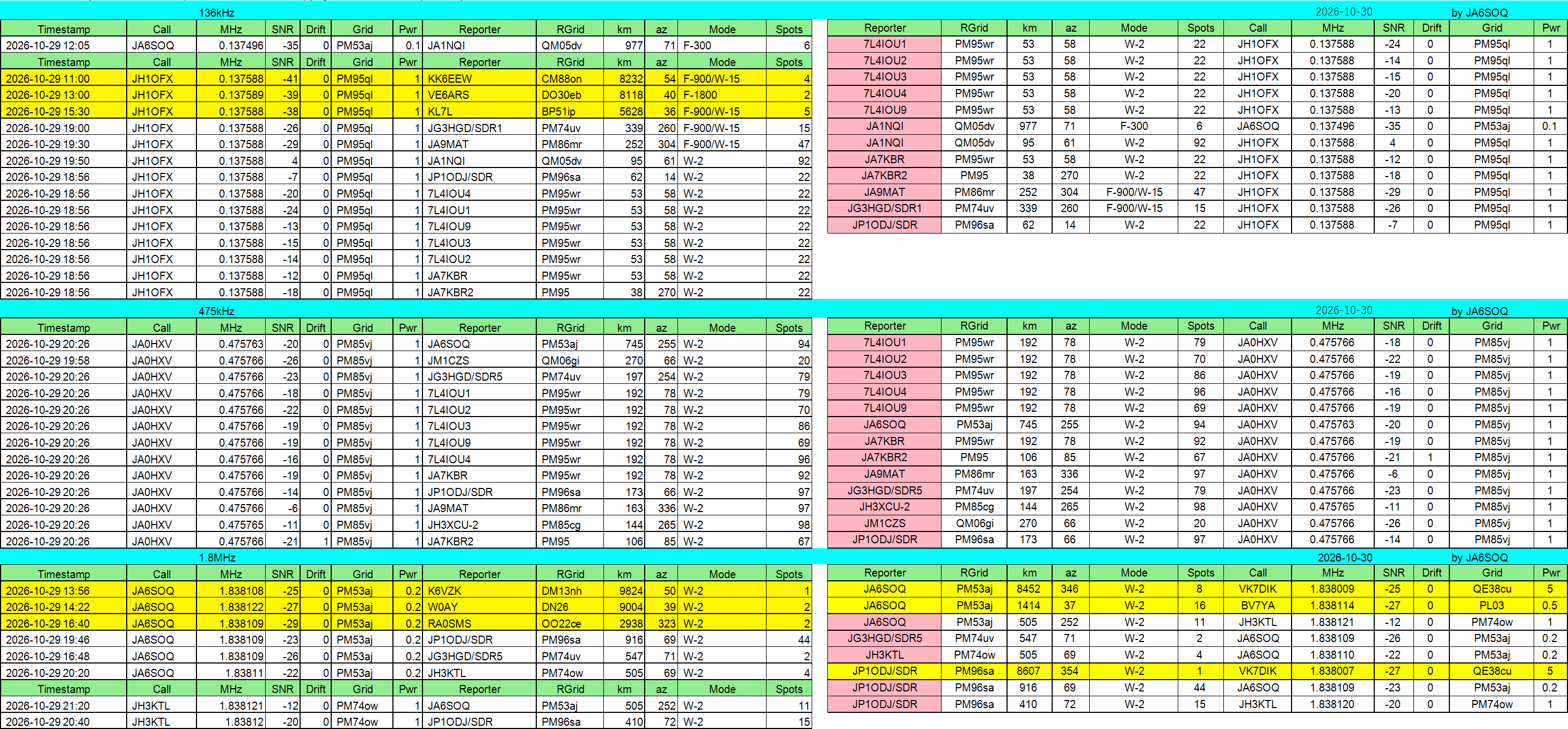

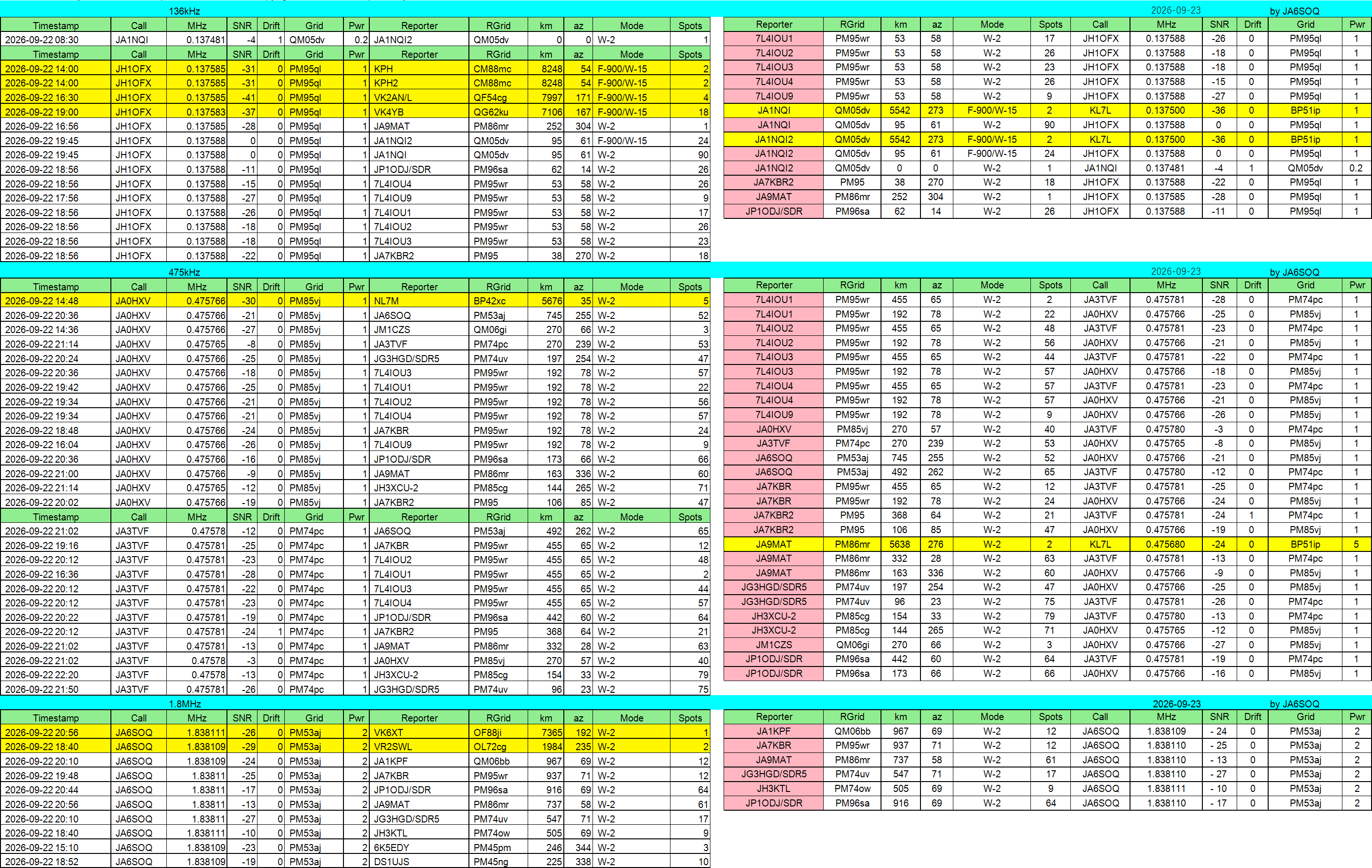

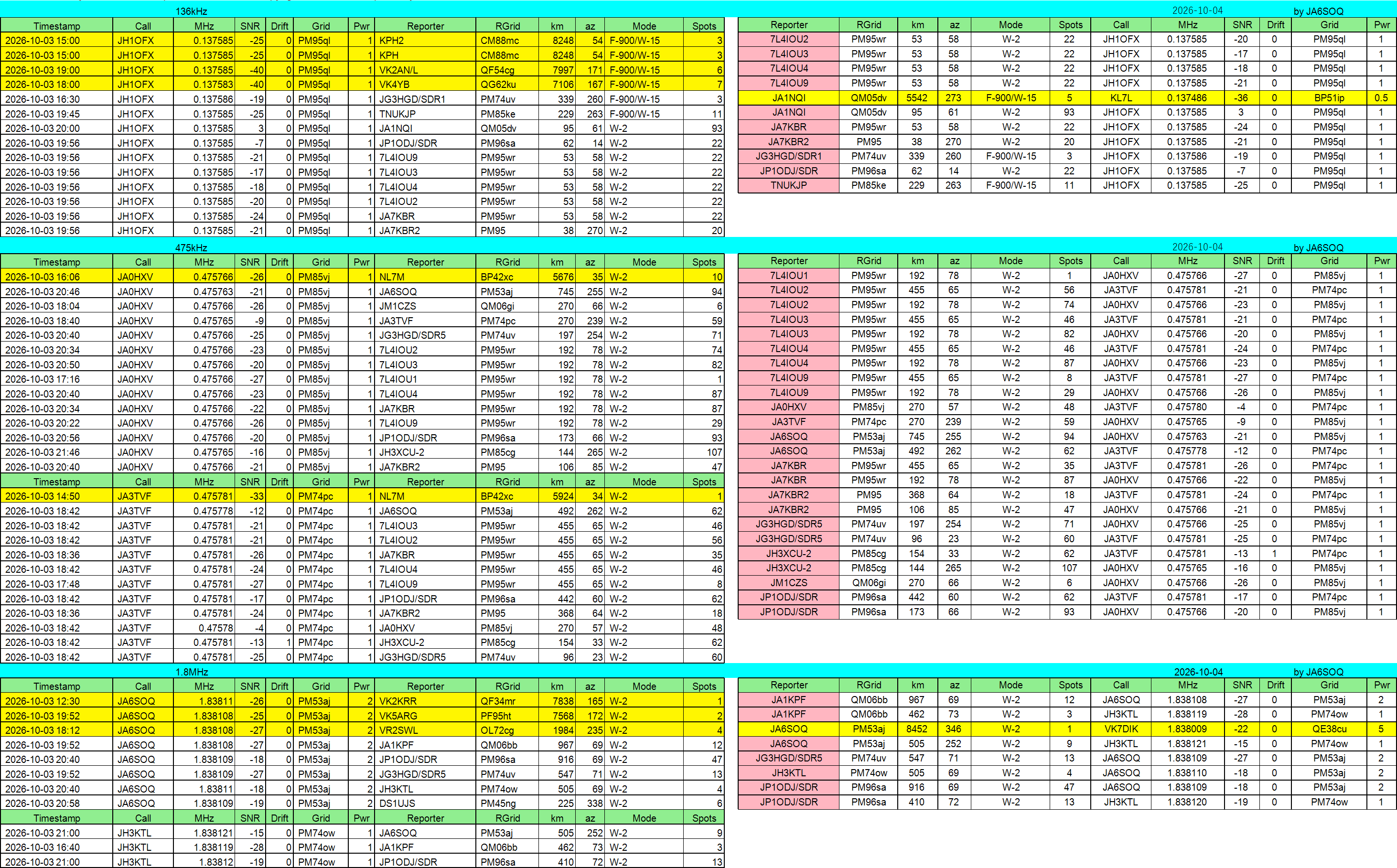

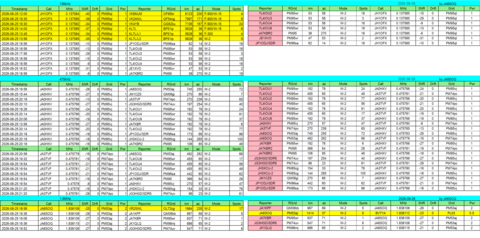

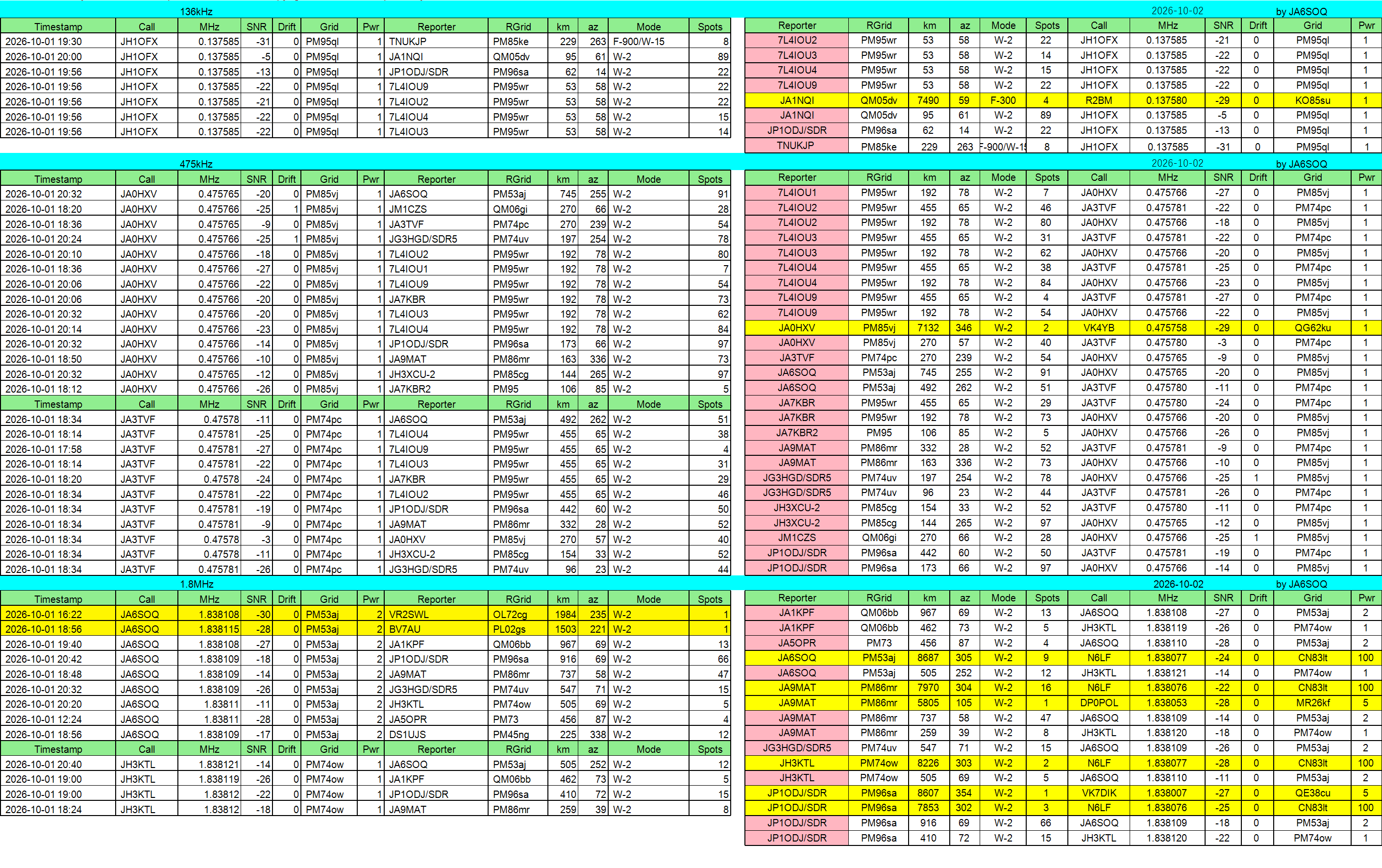

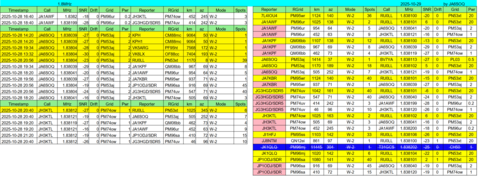

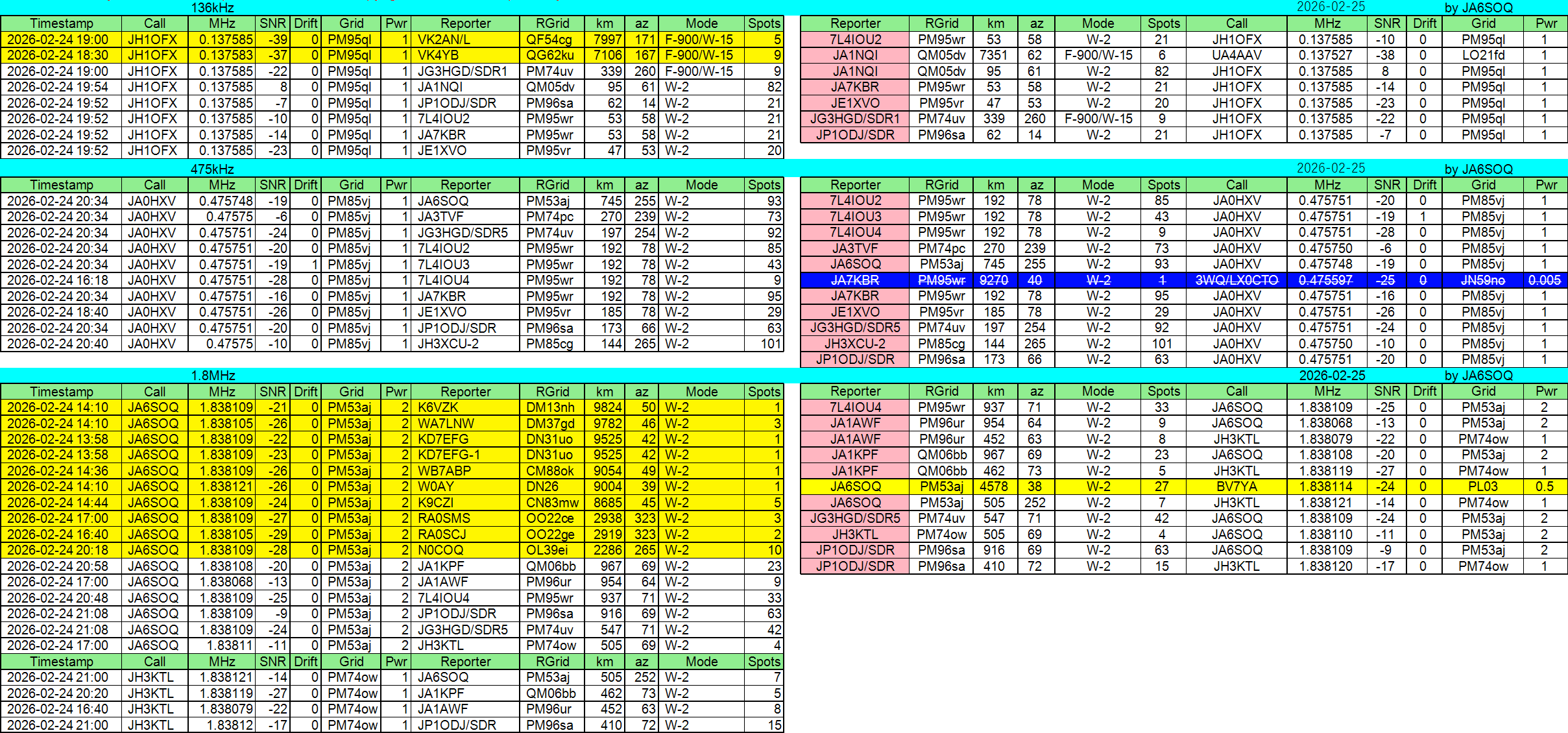

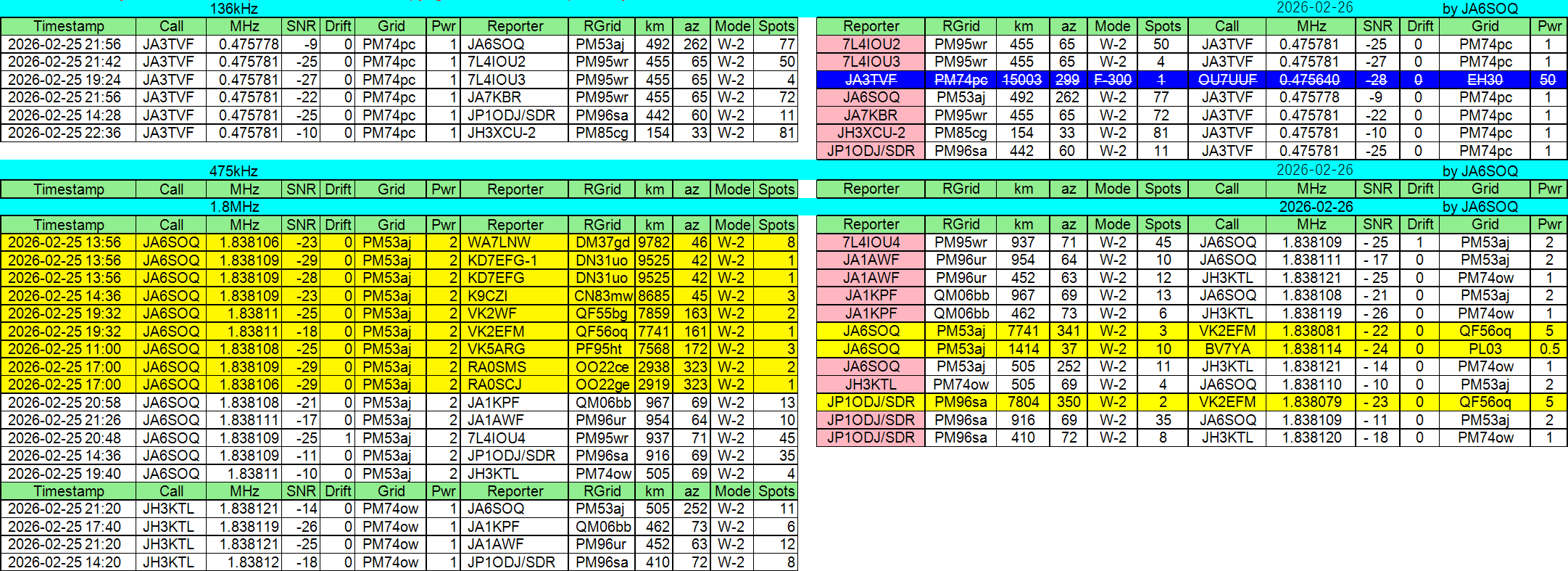

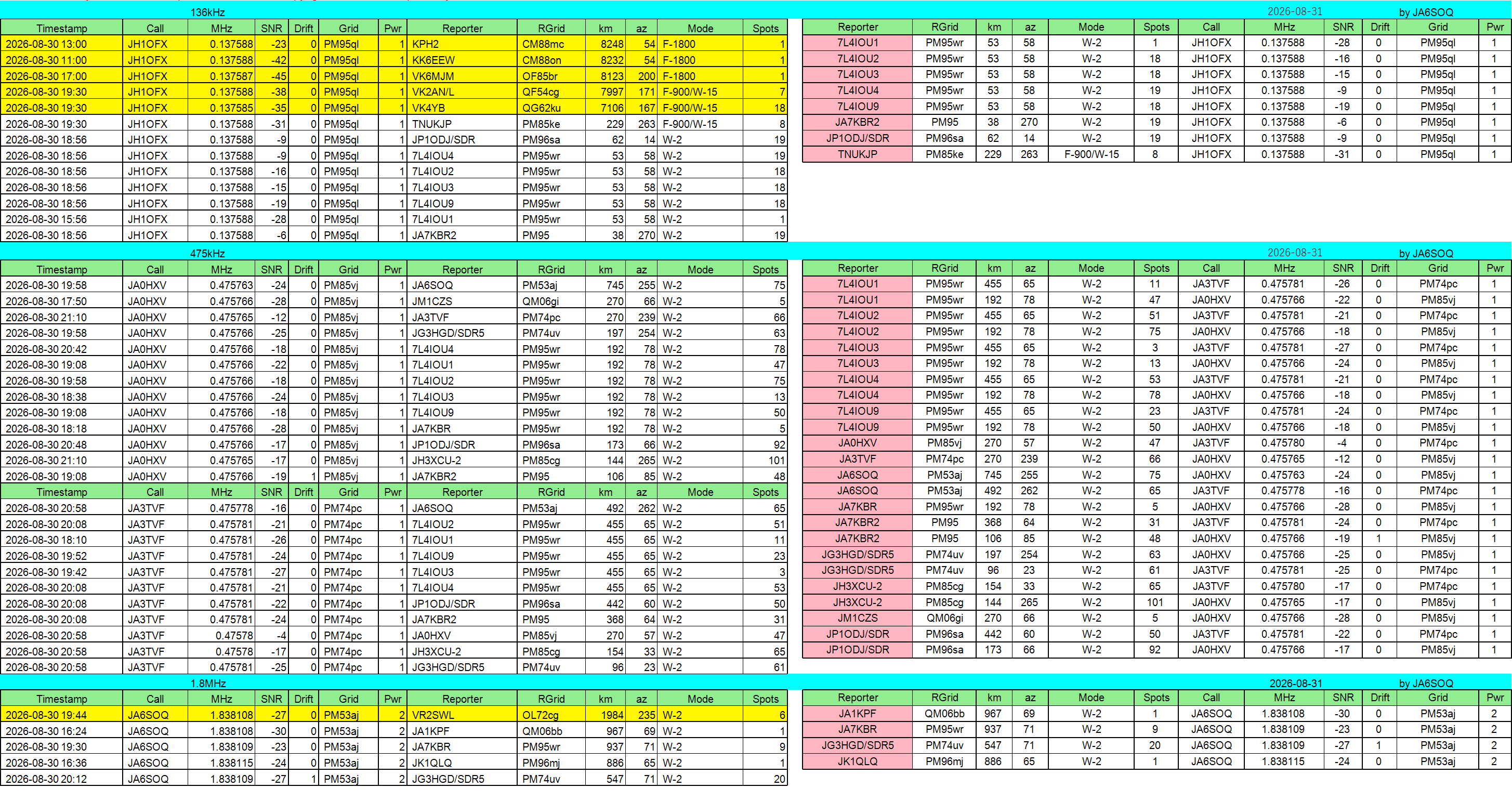

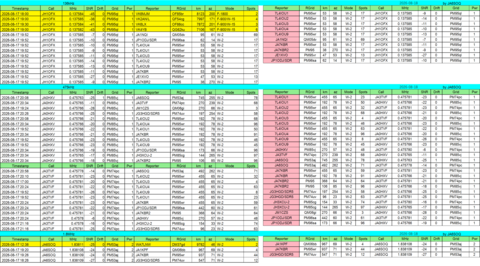

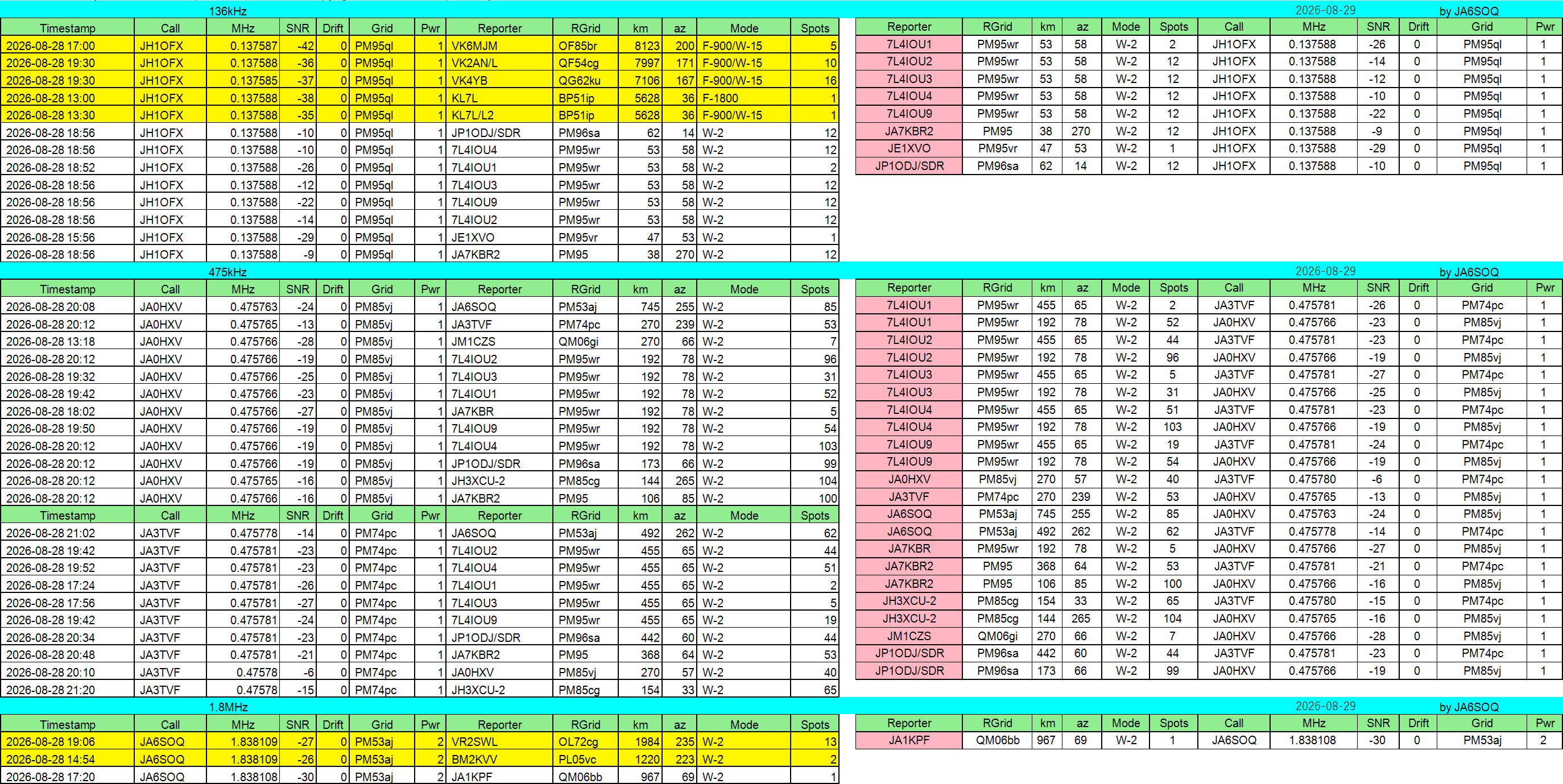

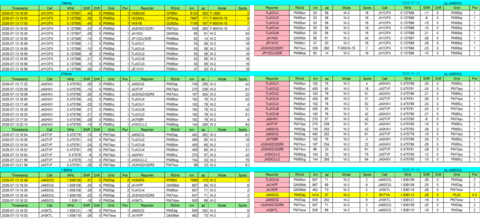

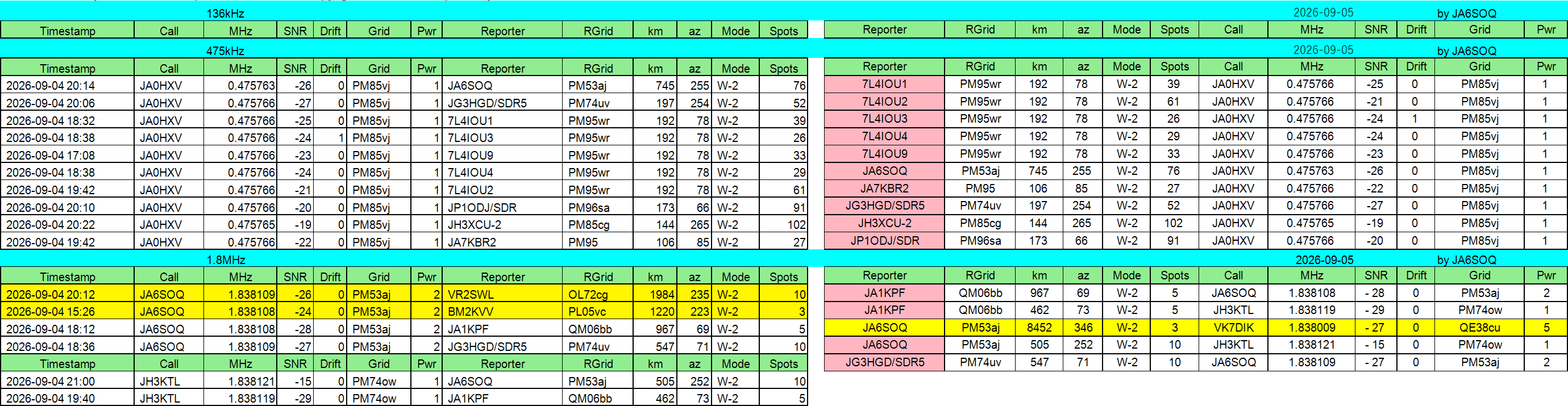

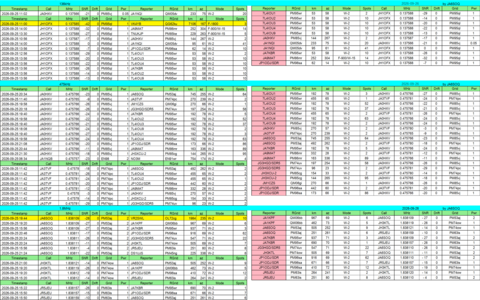

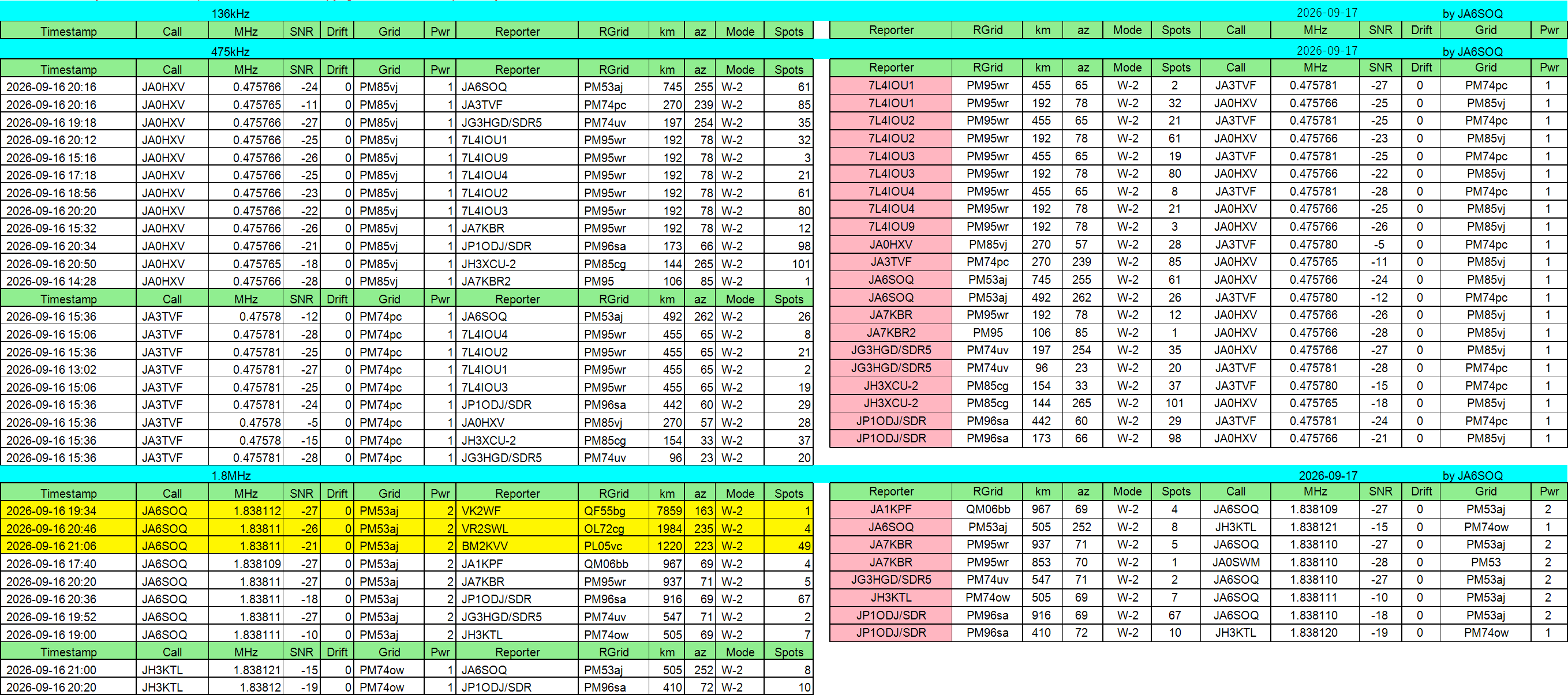

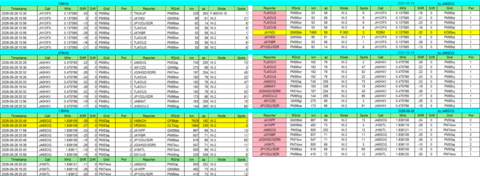

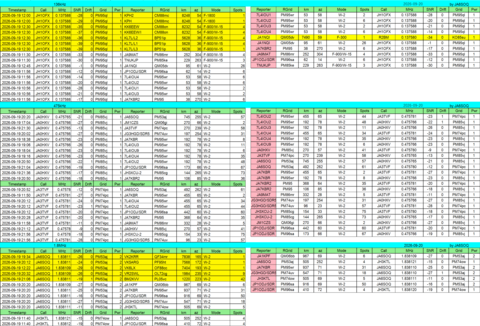

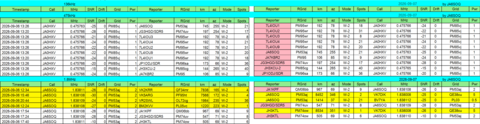

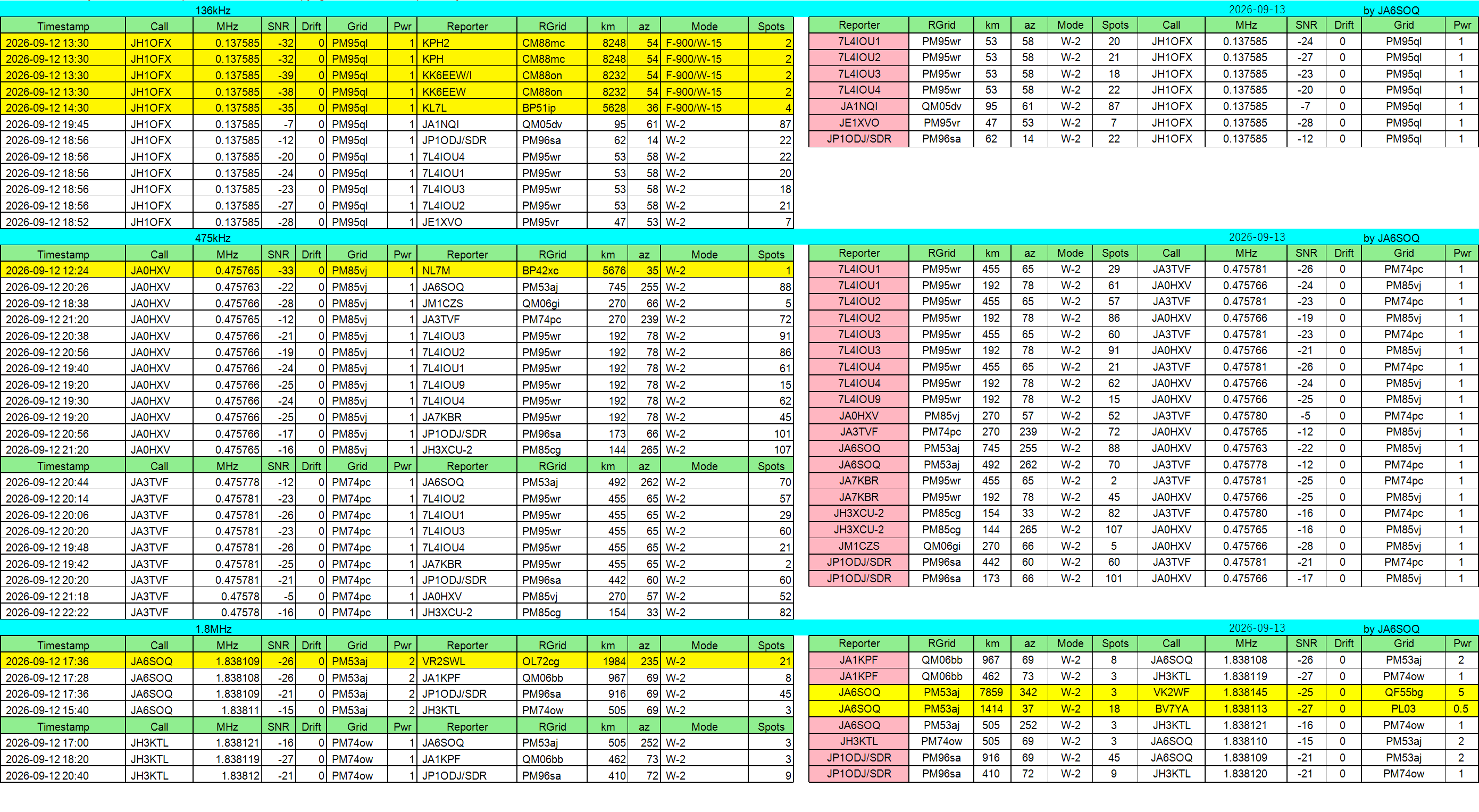

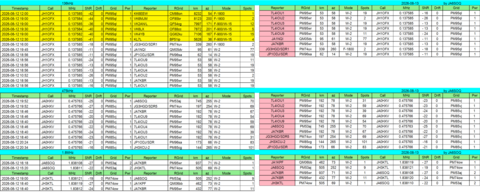

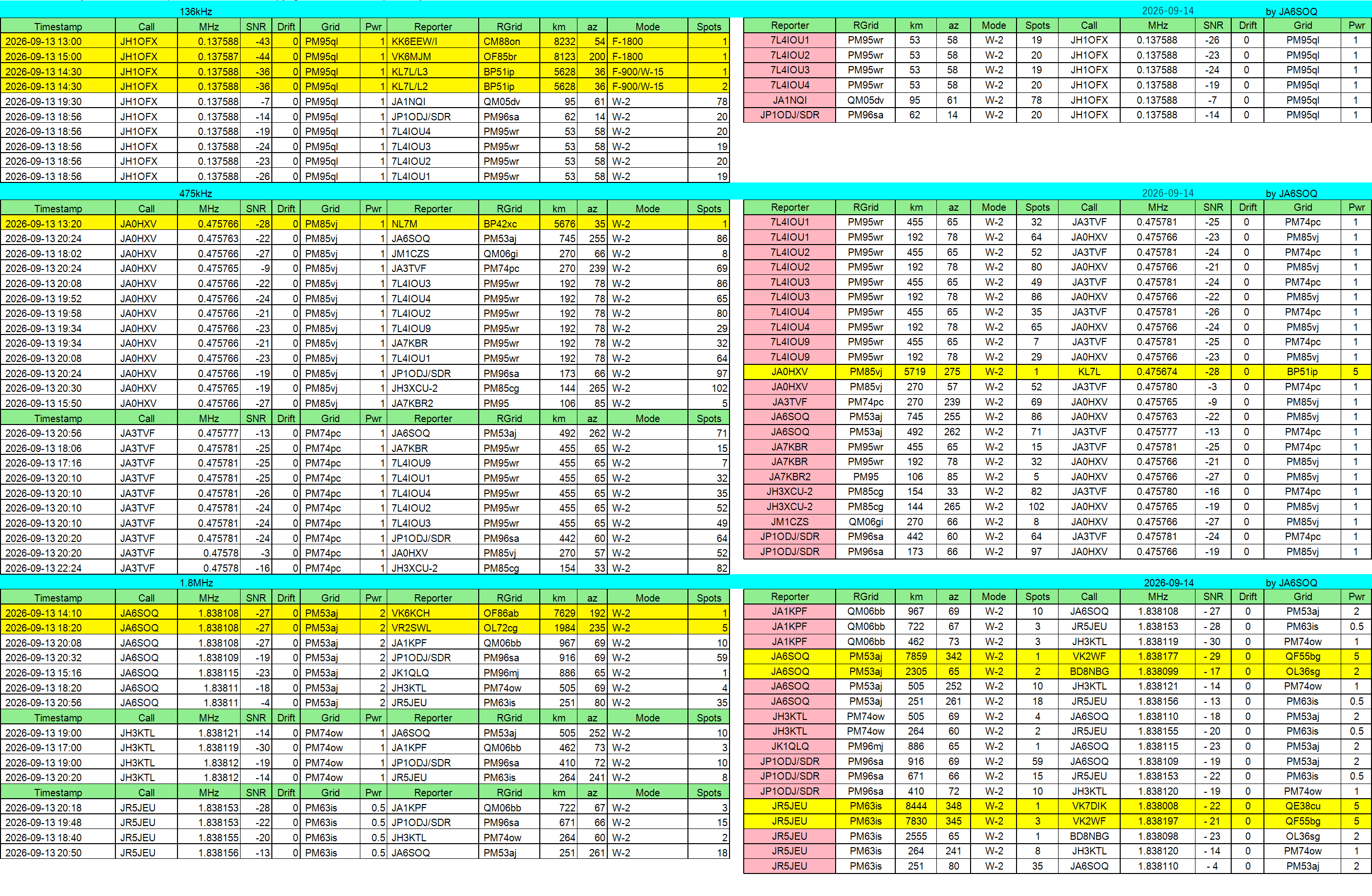

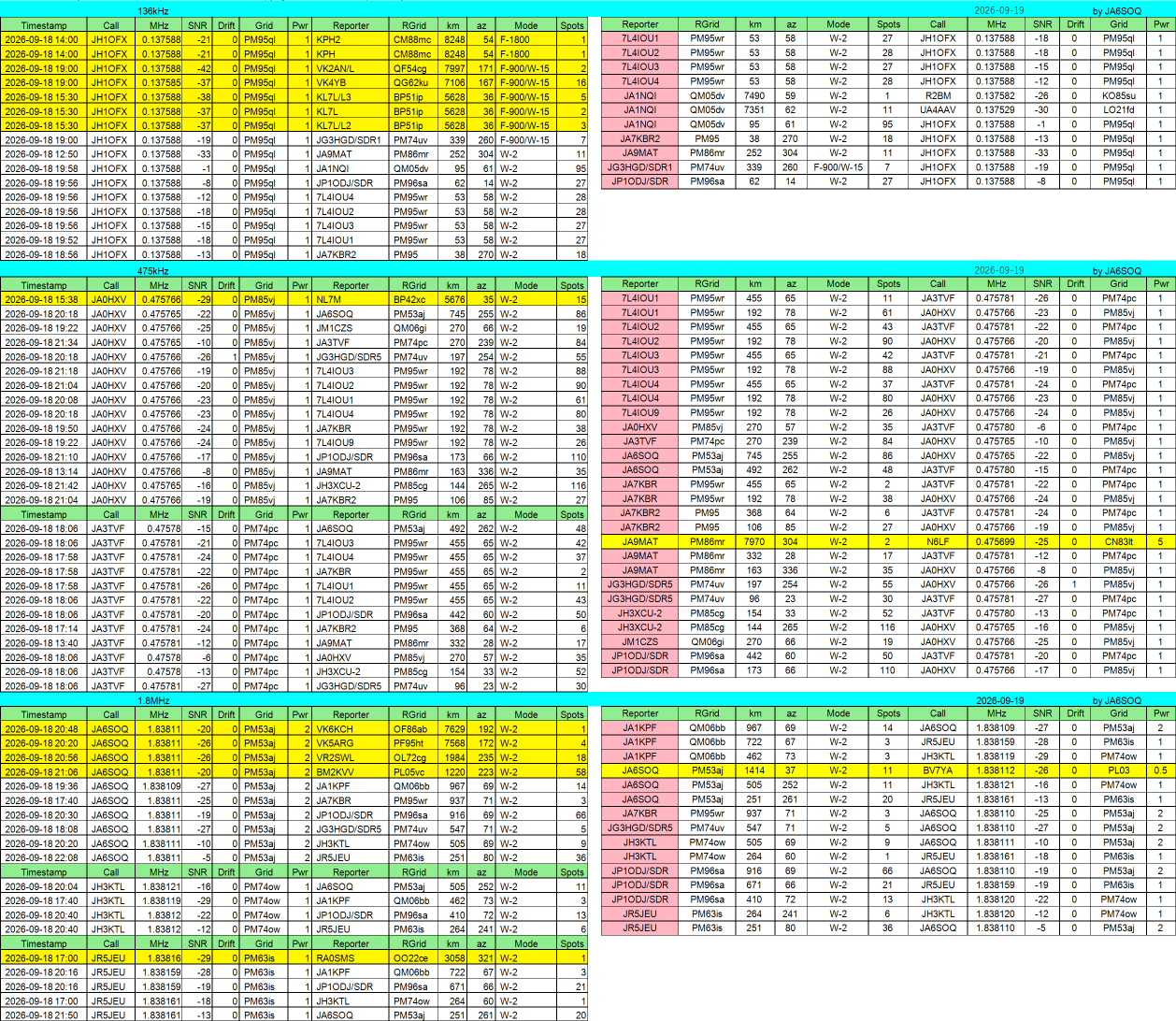

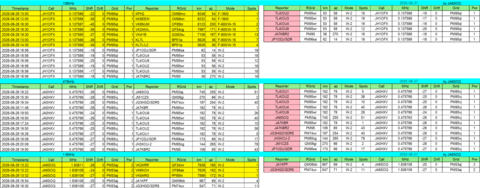

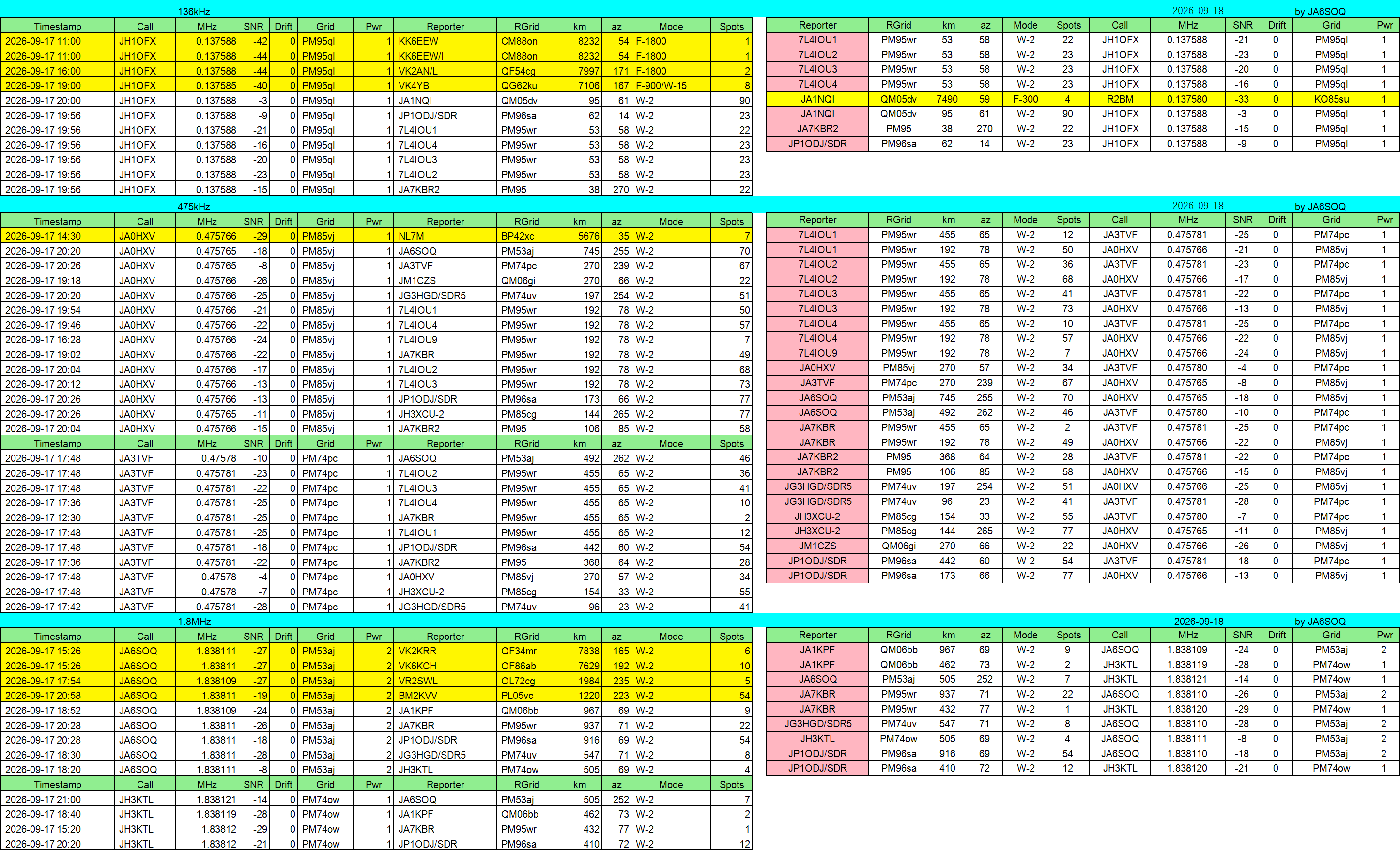

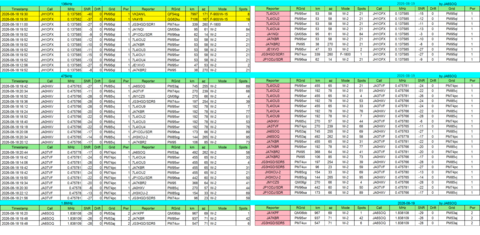

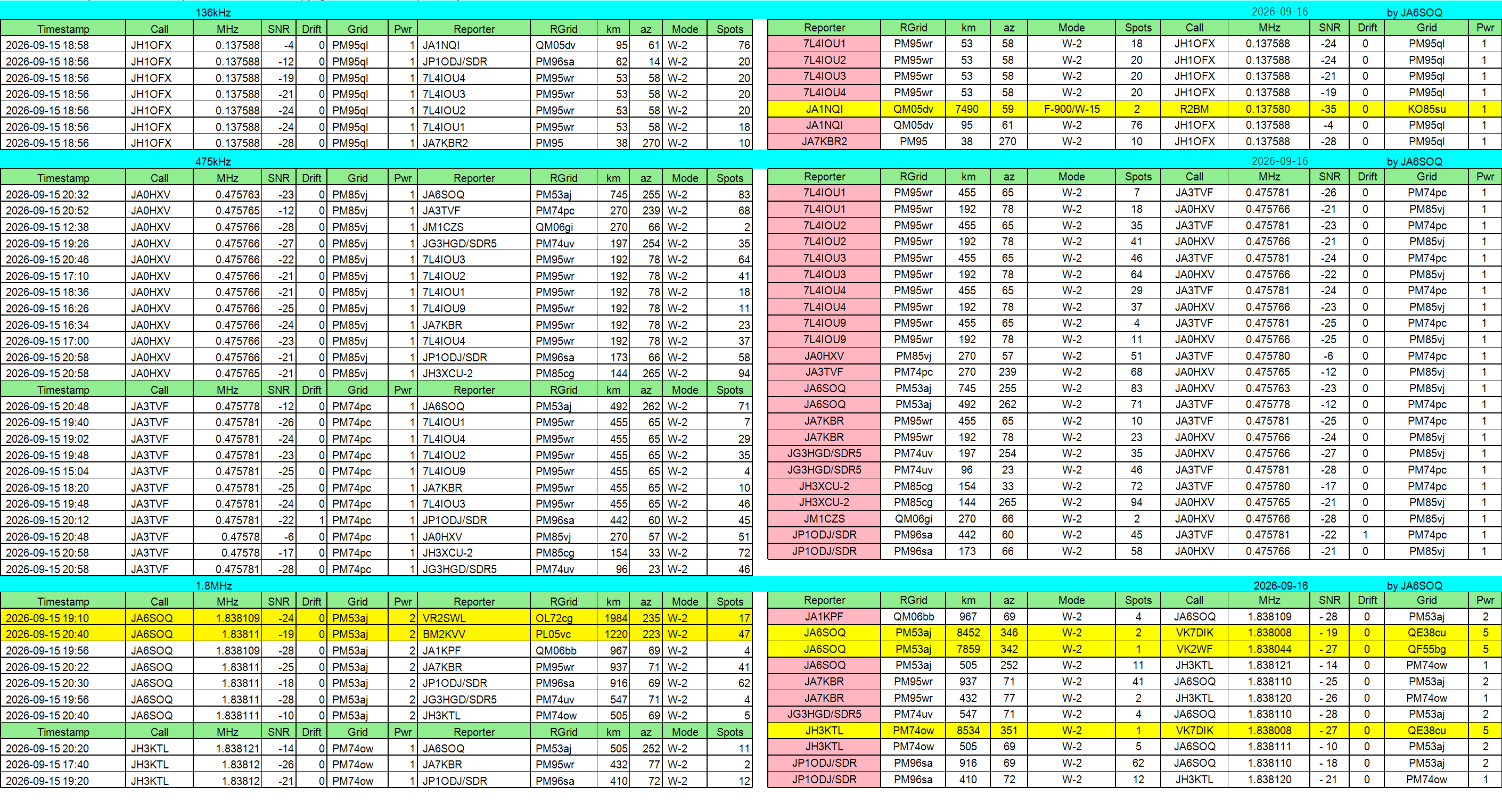

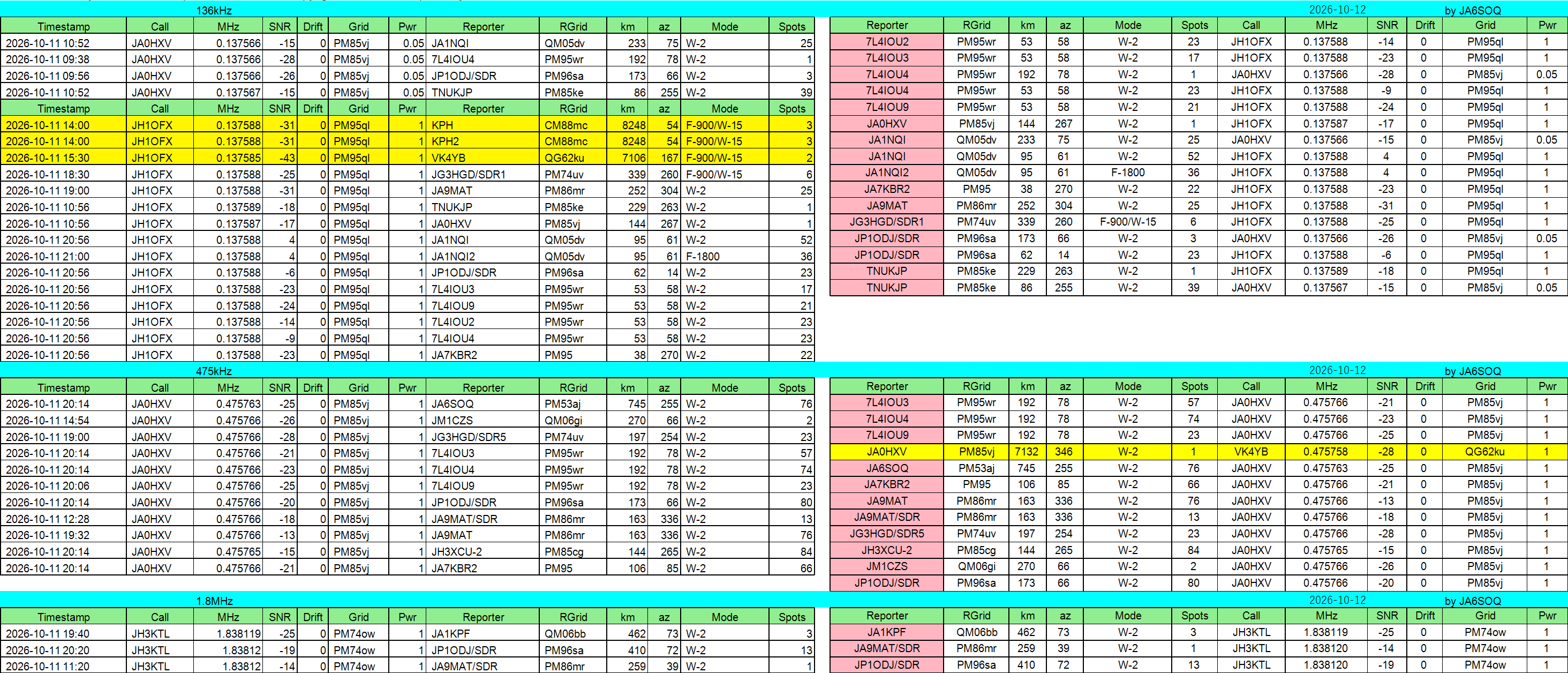

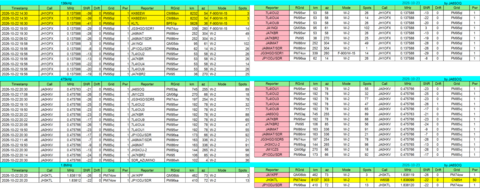

2026年11月21日JST//WSPR他集計です。

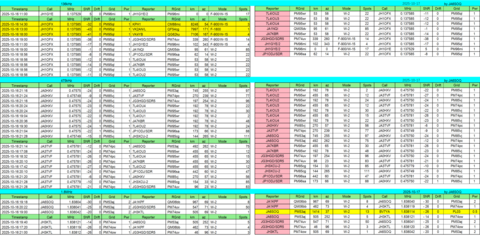

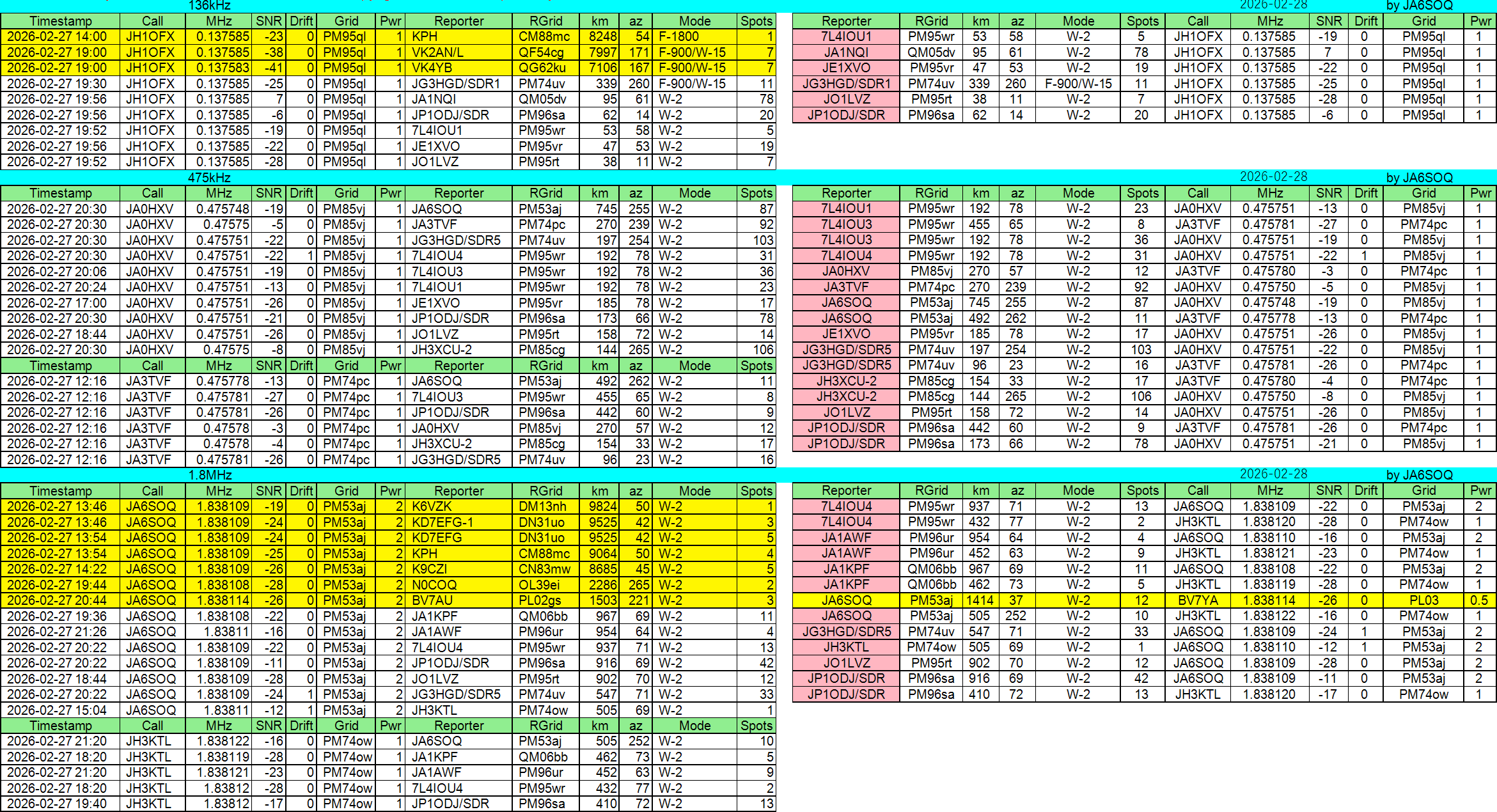

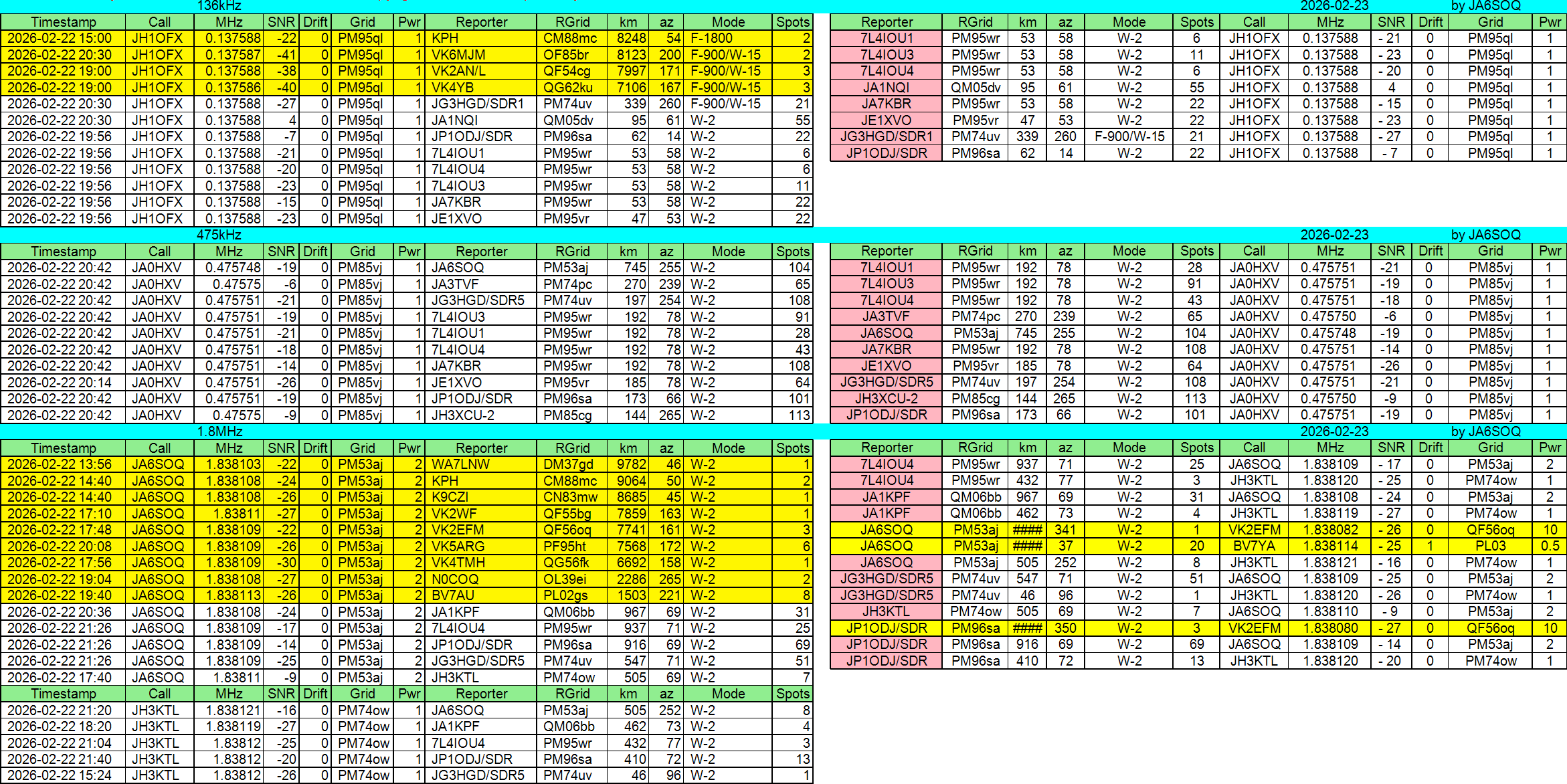

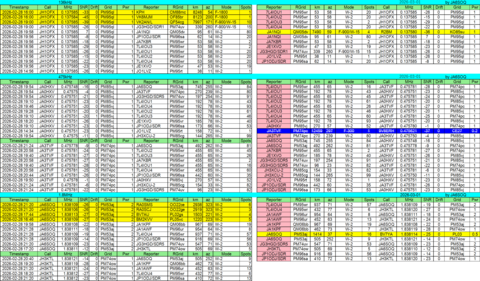

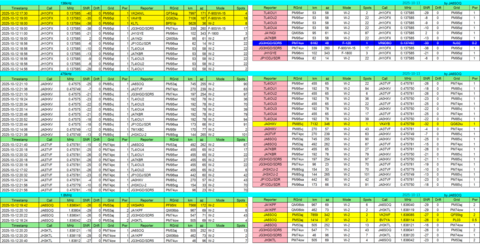

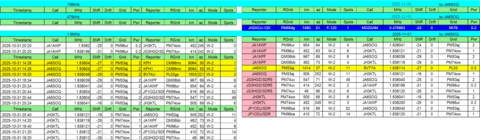

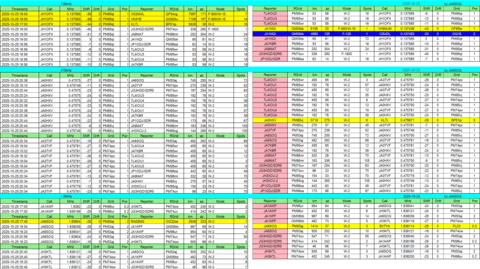

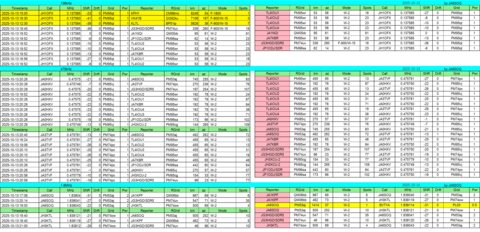

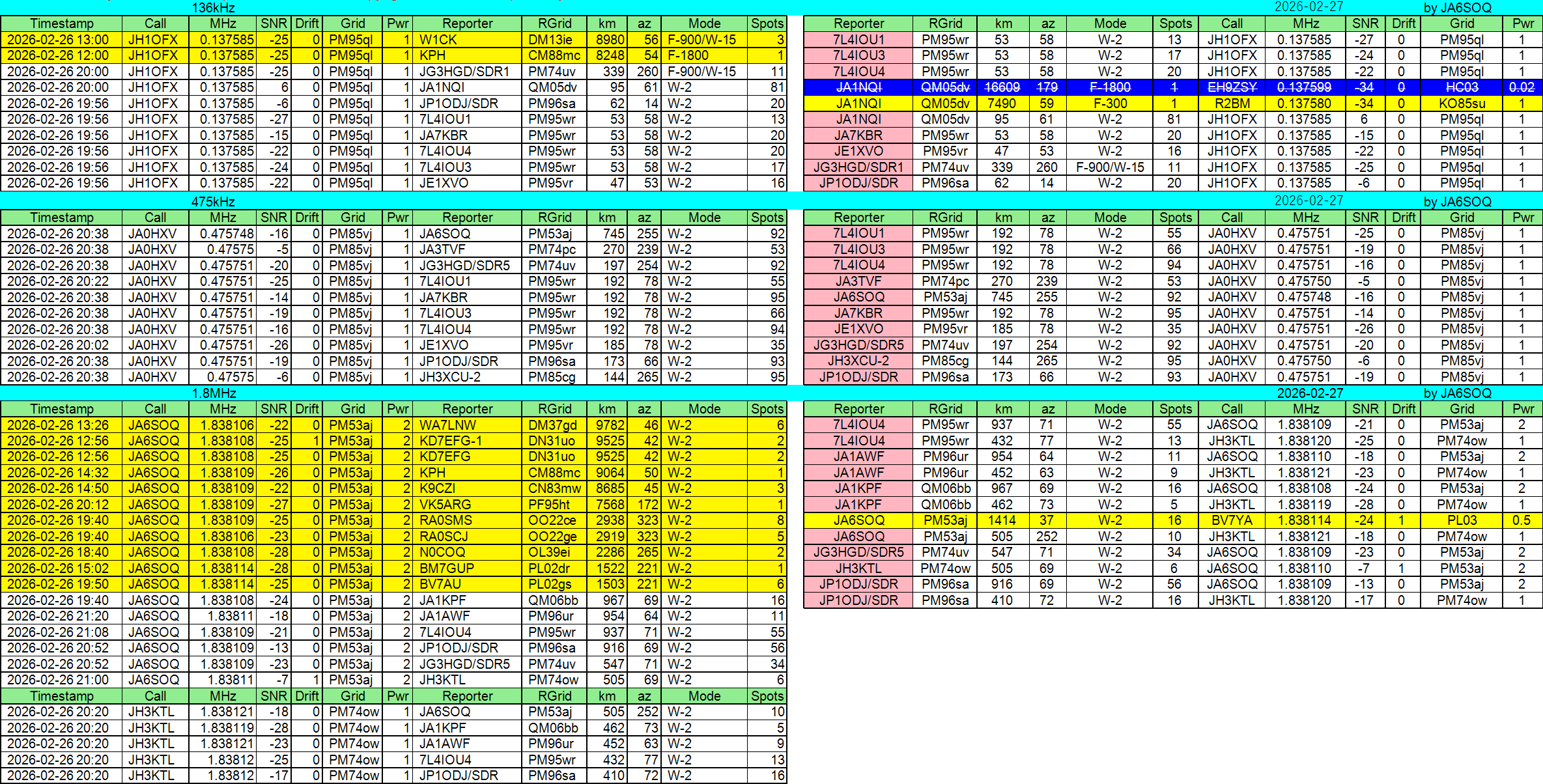

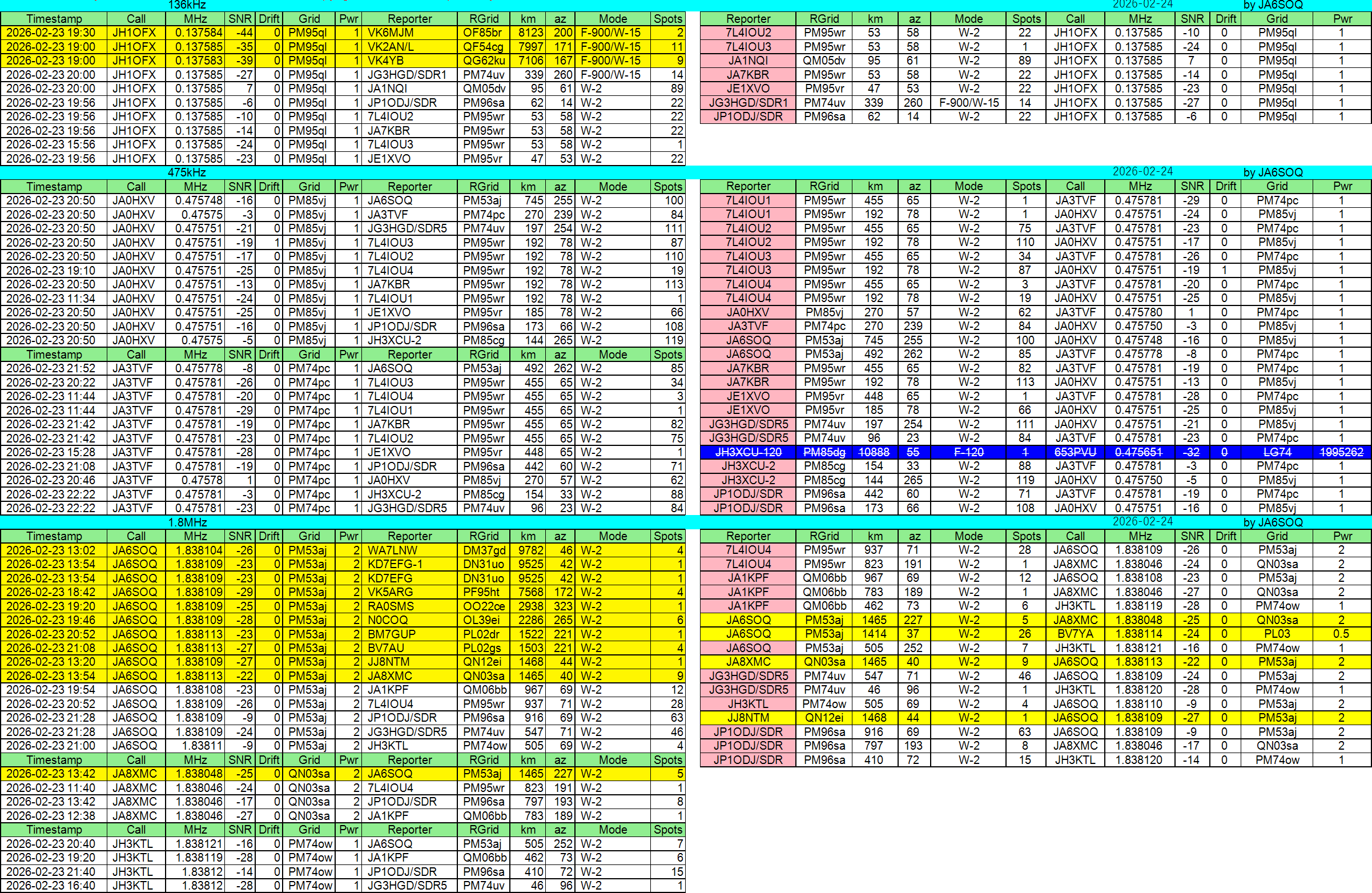

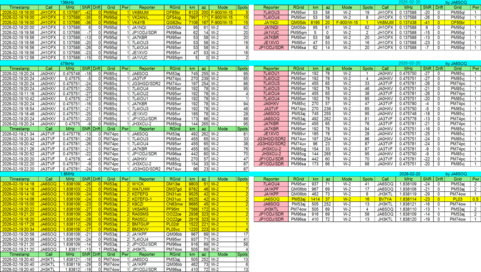

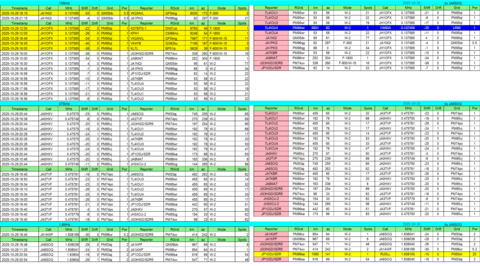

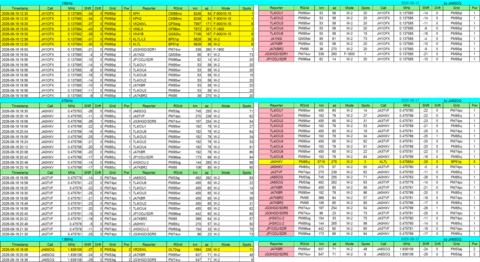

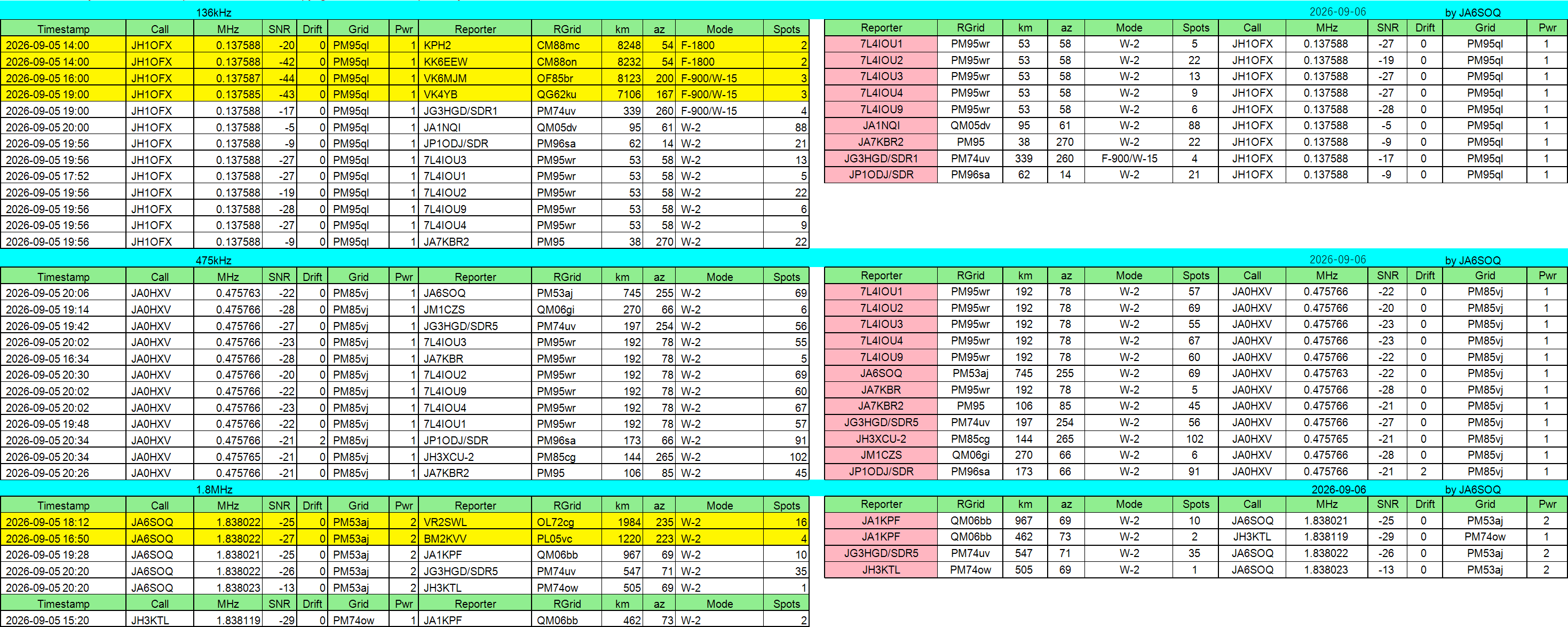

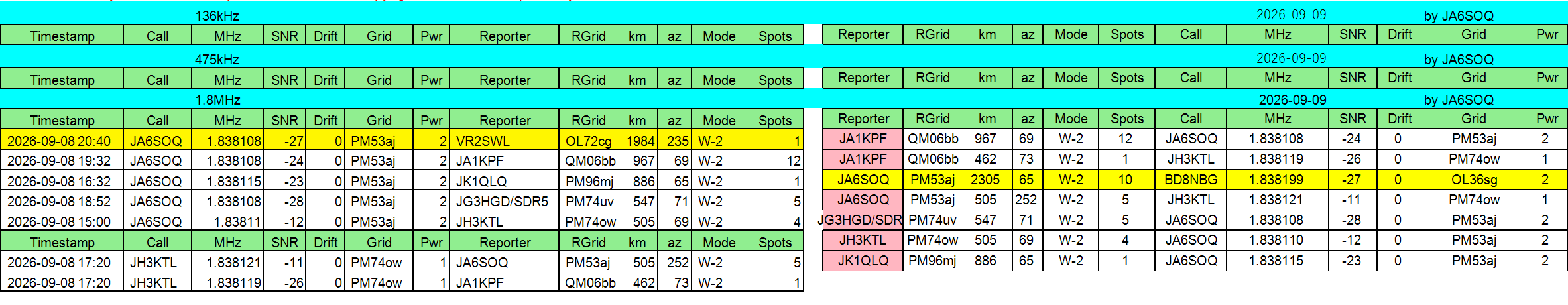

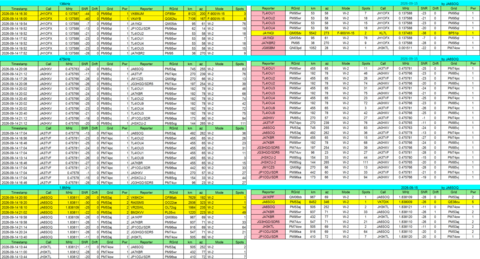

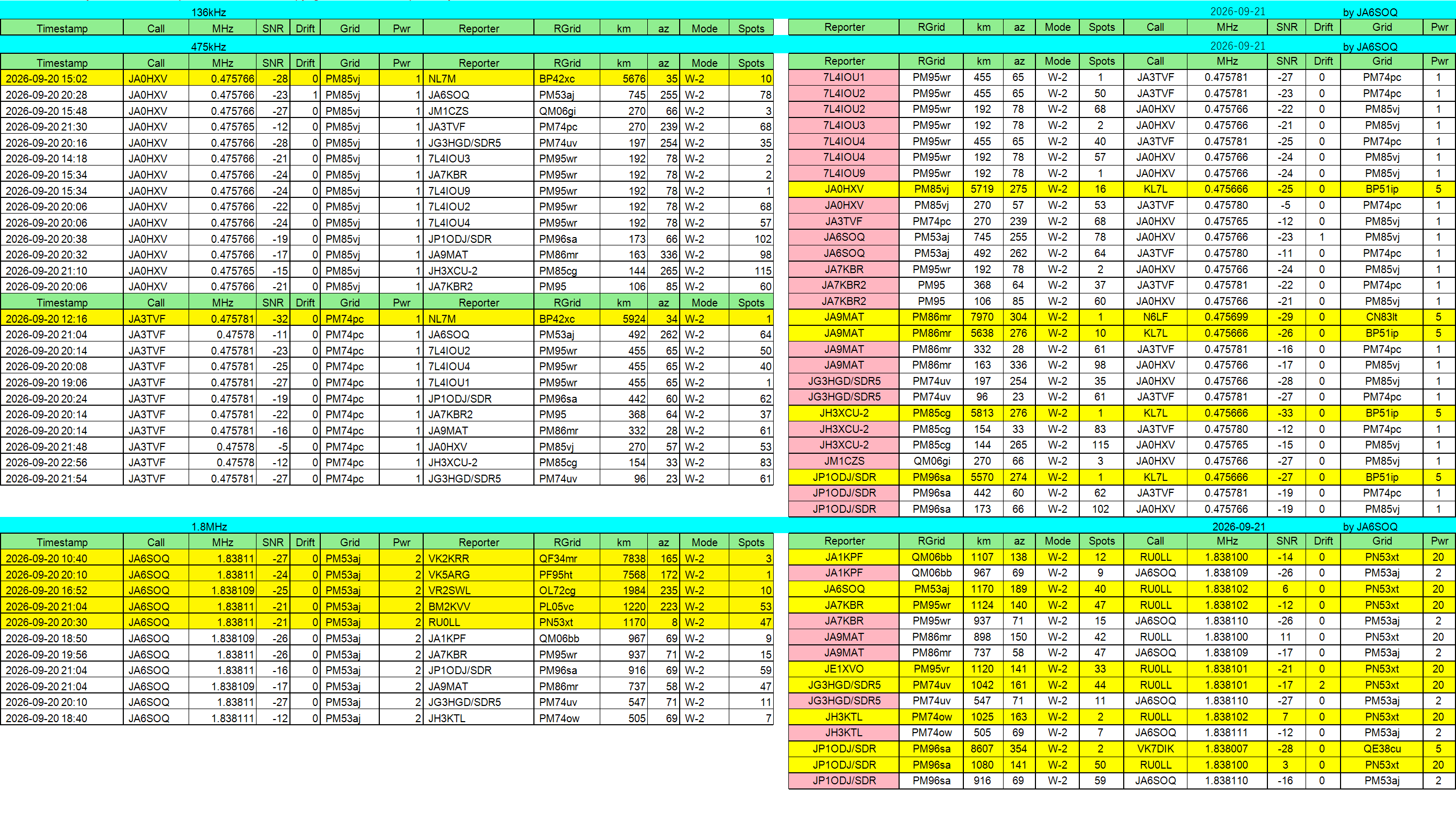

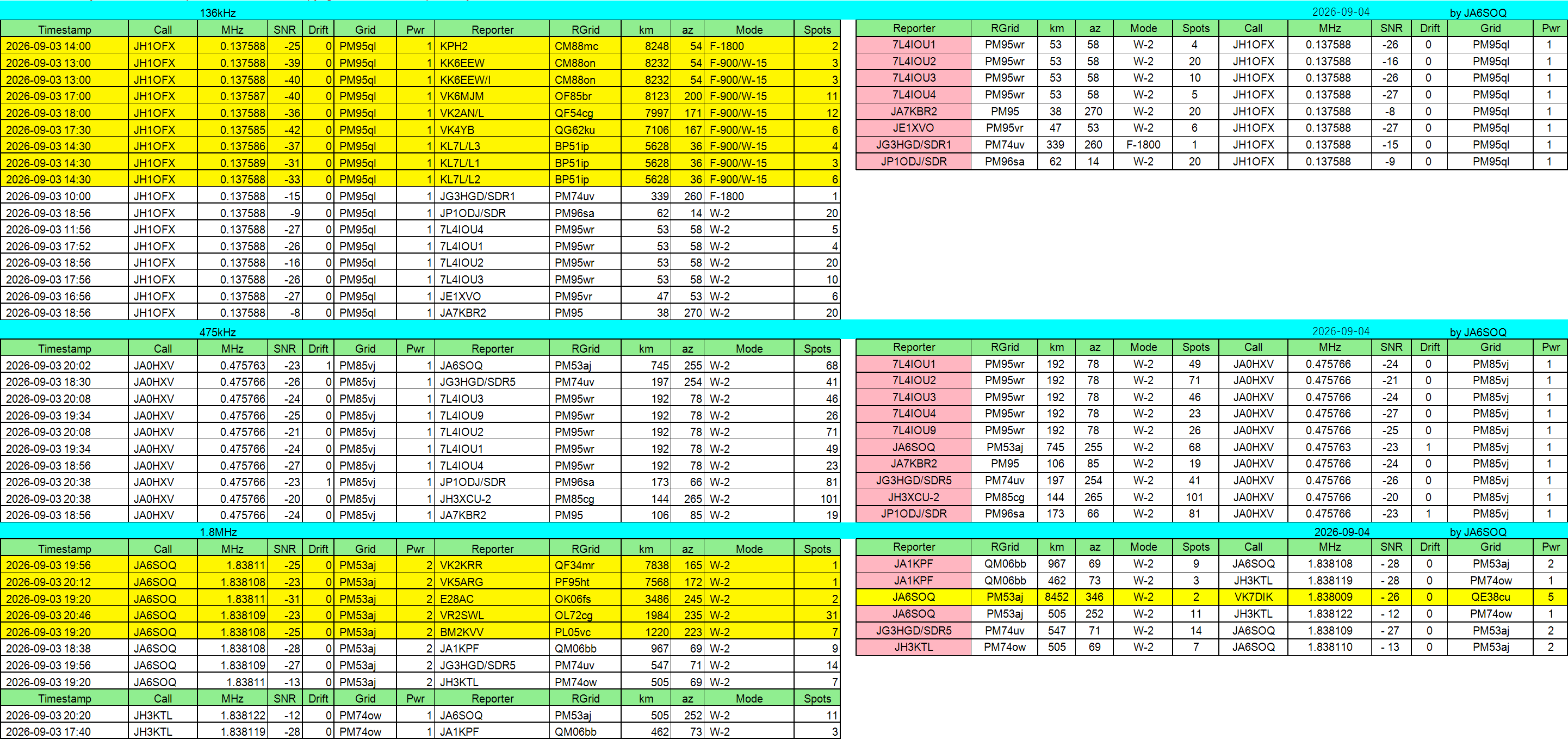

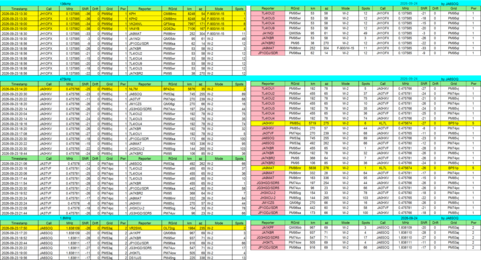

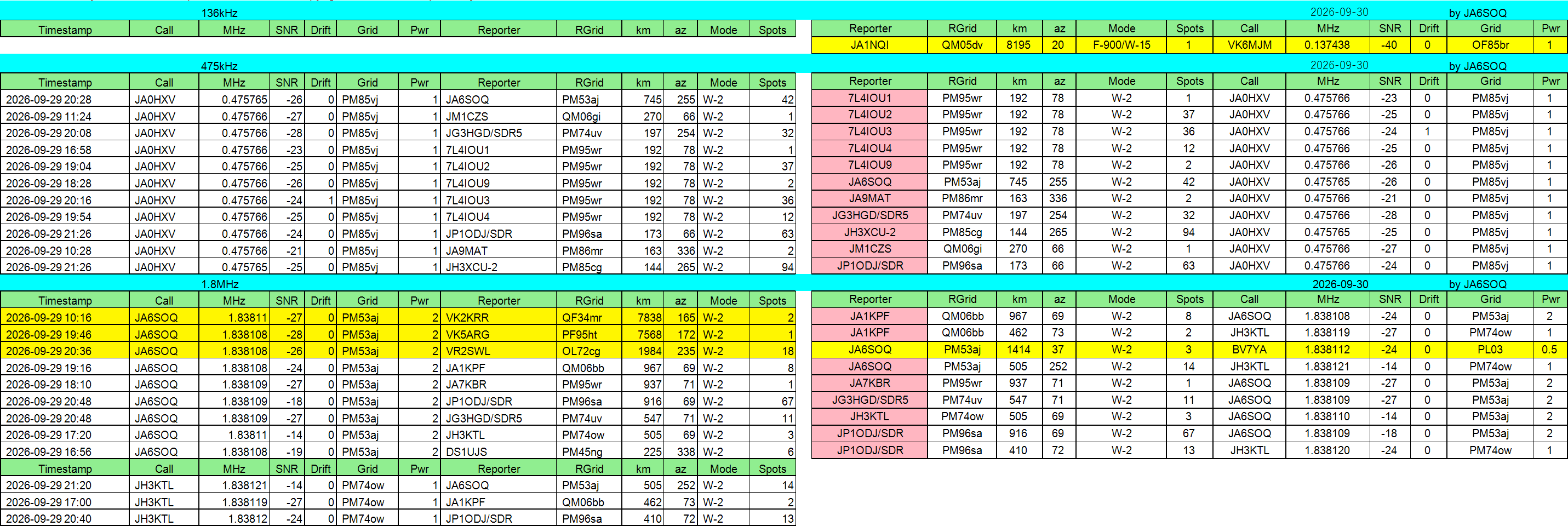

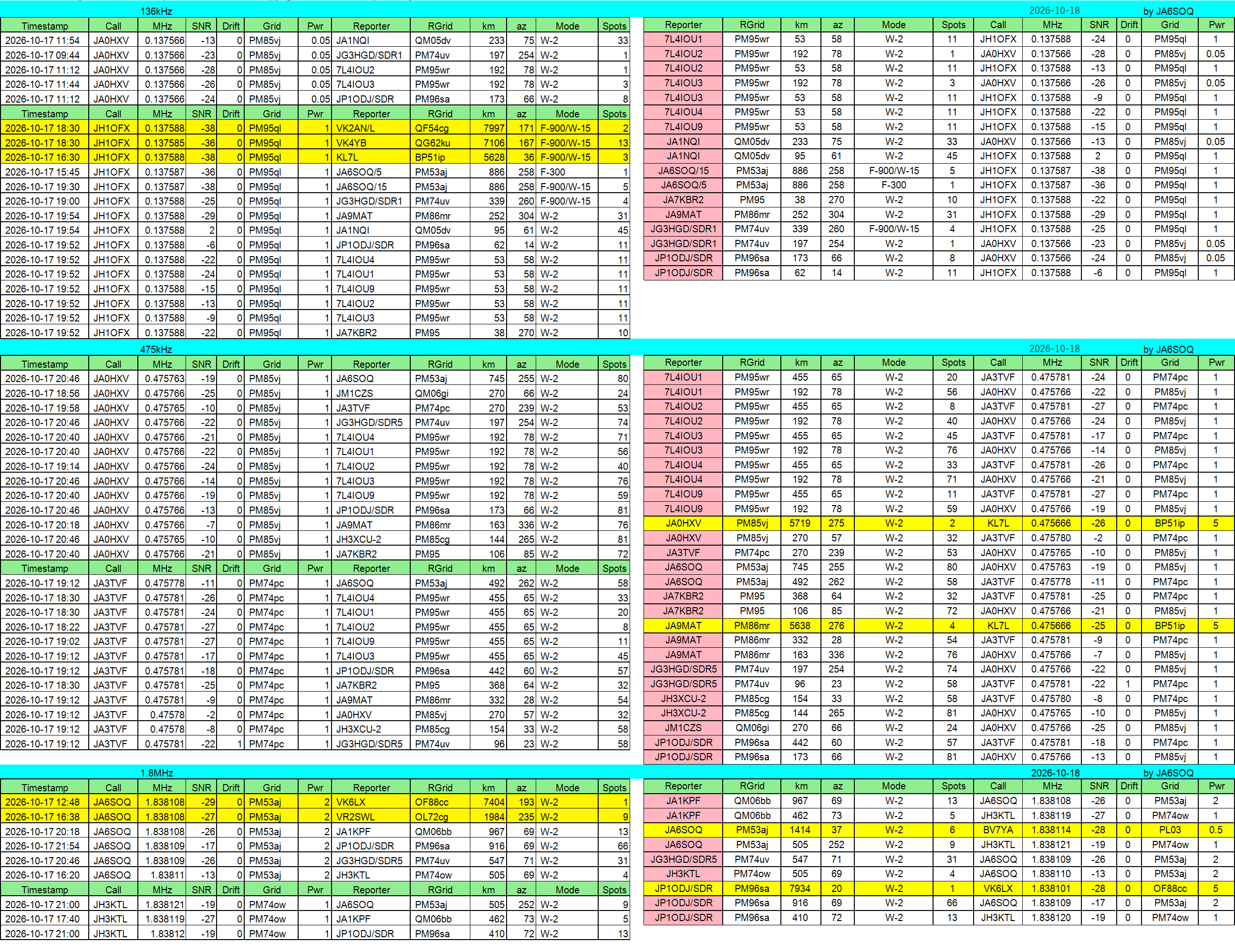

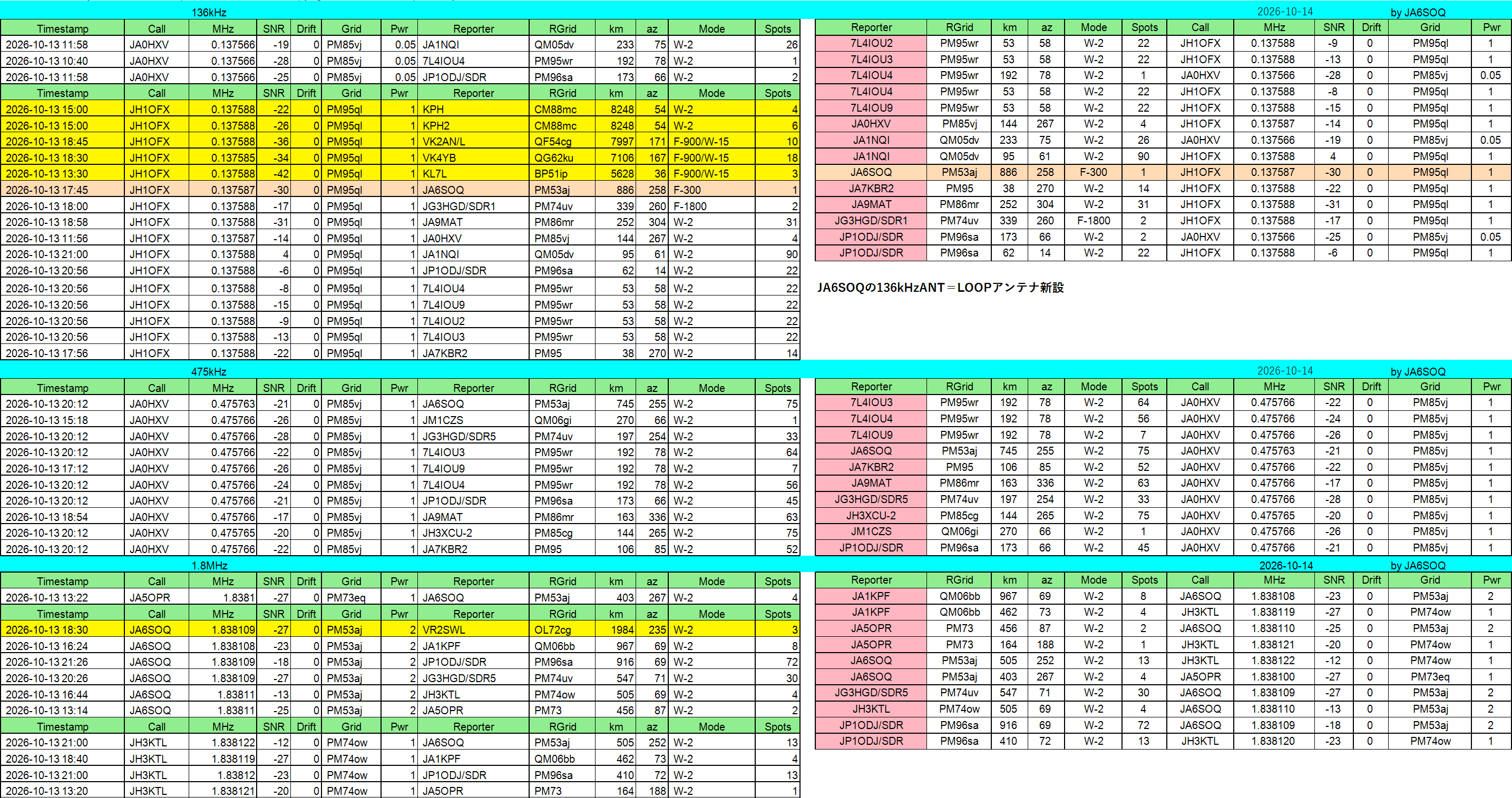

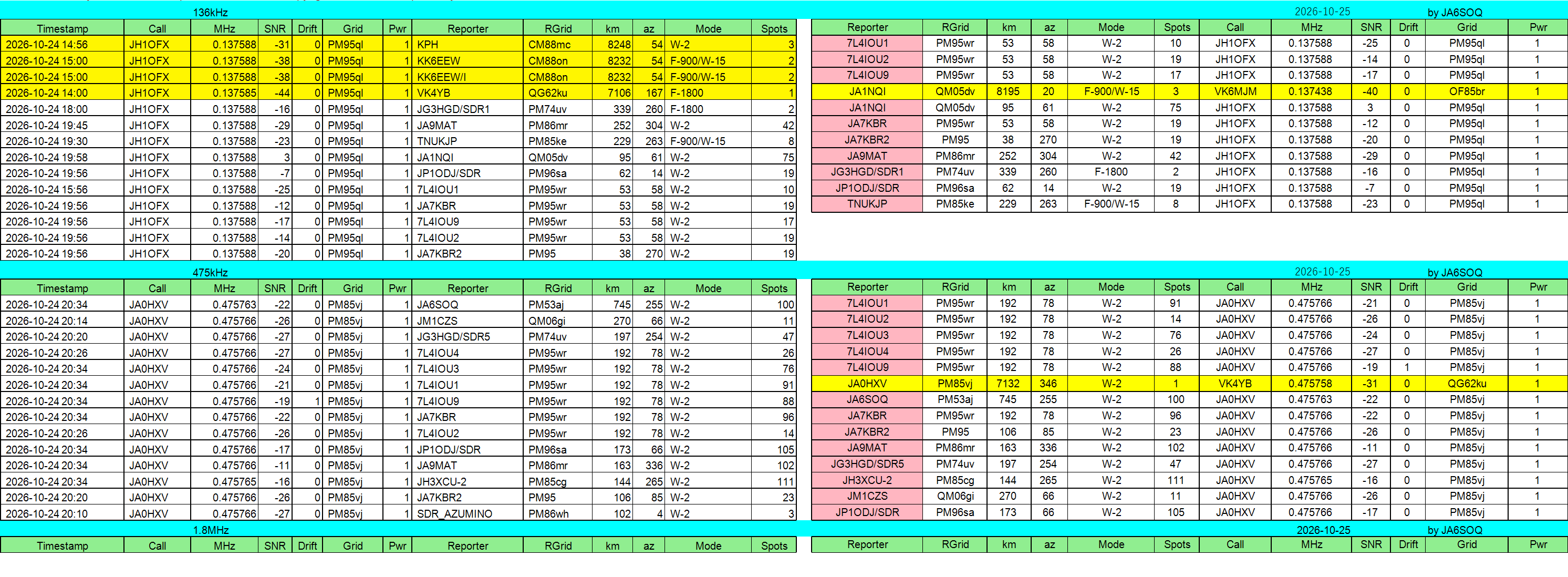

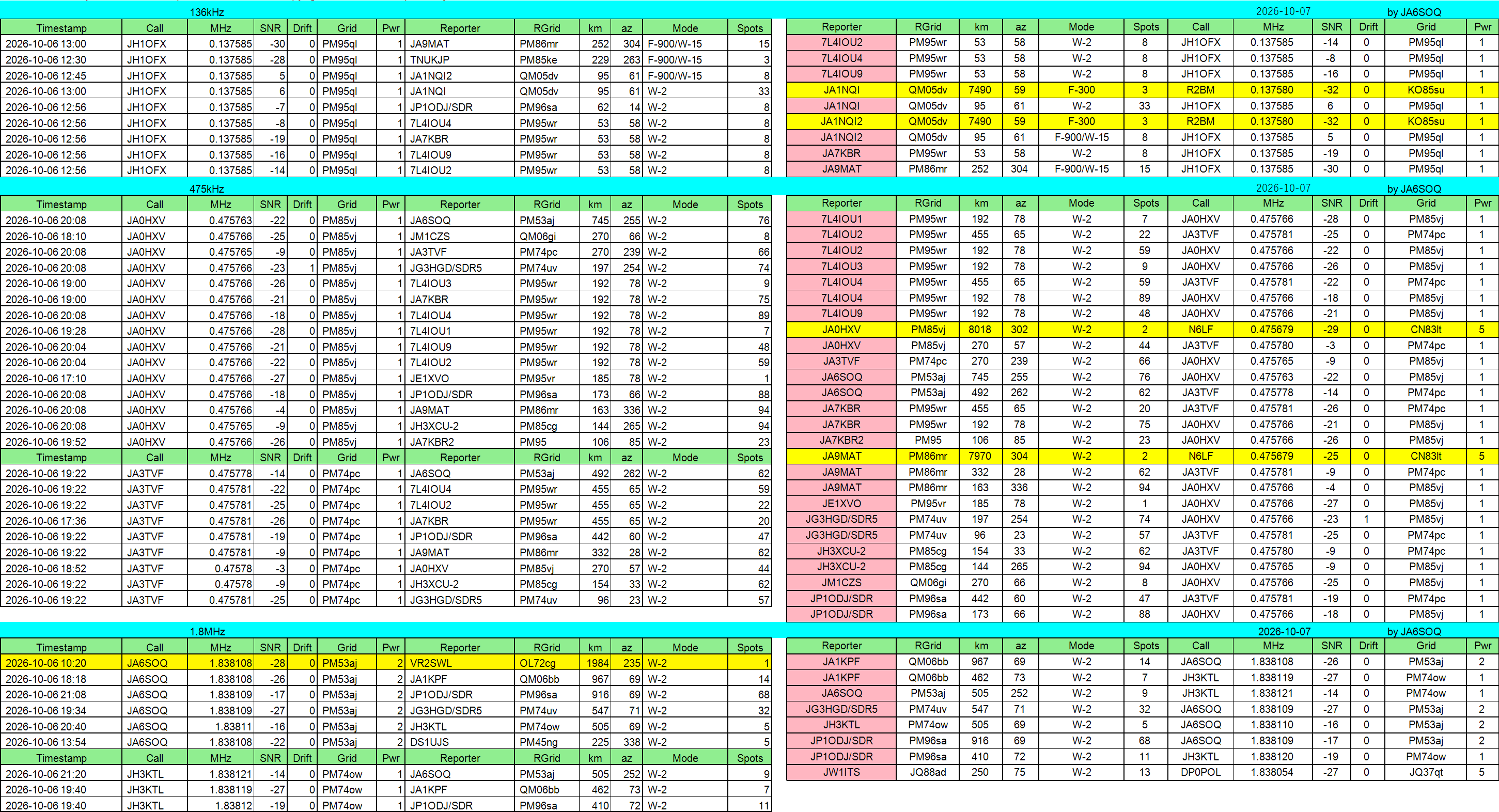

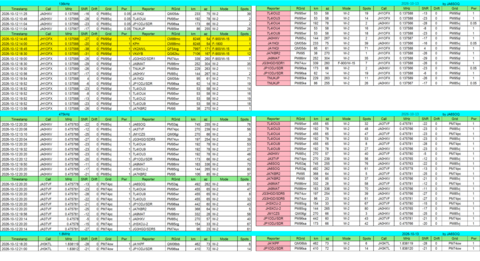

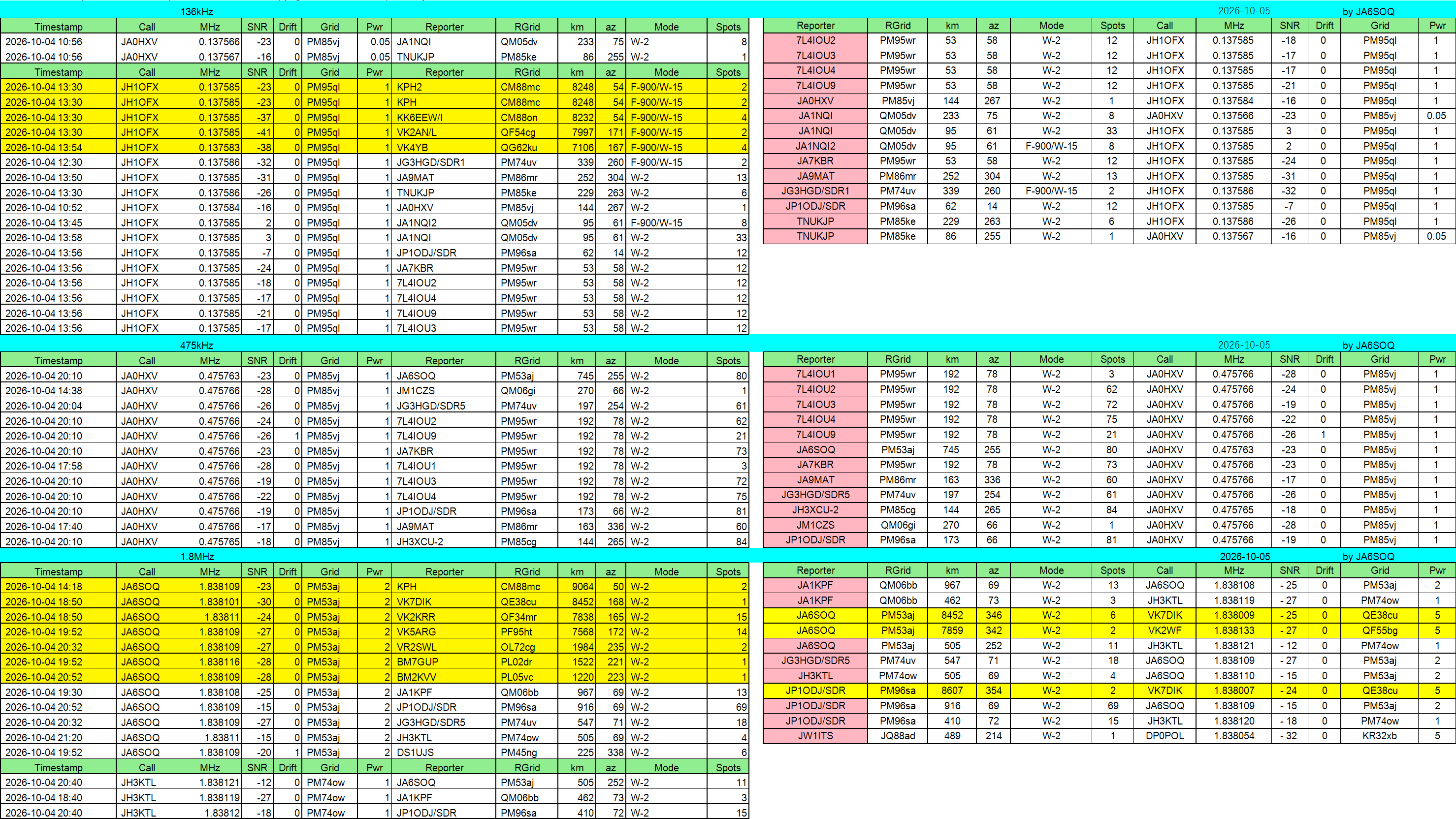

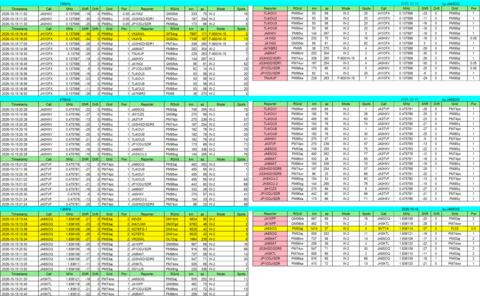

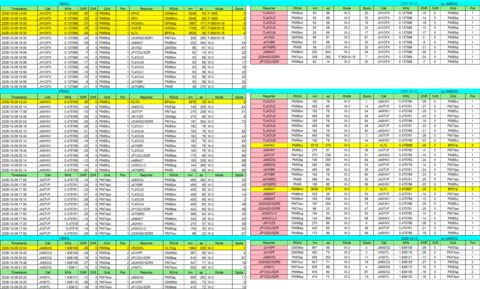

送受信局の詳細は右記画像クリックしてご確認ください。
画像内のイエローマーキングは1000km以上に表示されます。
++++++++136kHz++++++++
136kHz送信1局、受信8局でした。(総処理数518局)
1000km以上送信1局
1000km以上受信0局
++++++++475kHz++++++++
475kHz送信1局、受信7局でした。(総処理数5831局)
1000km以上送信0局
1000km以上受信0局
++++++++1.8MHz++++++++
1.8MHz送信2局、受信6局でした。(総処理数6643局)
1000km以上送信1局
1000km以上受信1局

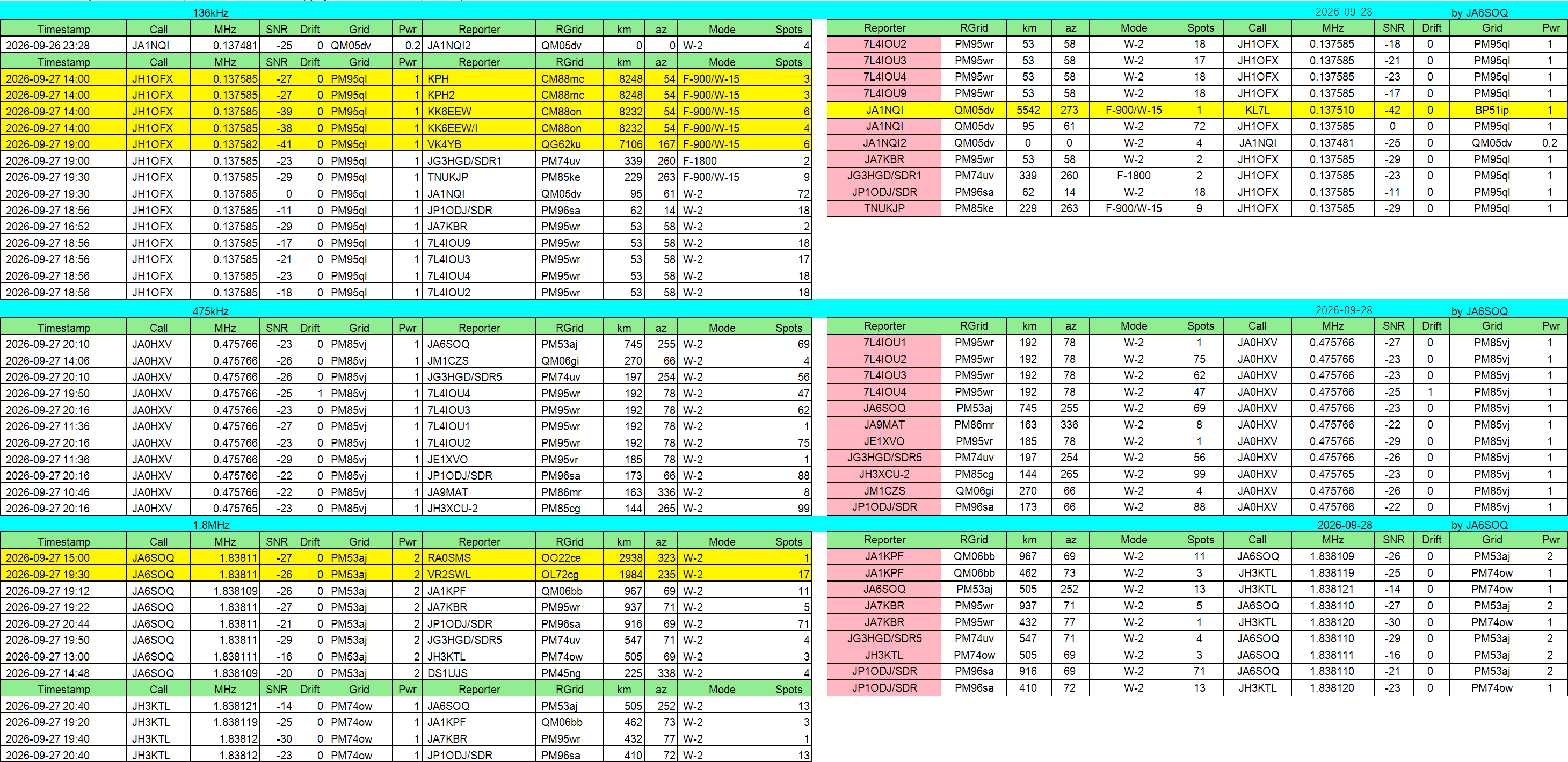

無線の記録 2026/11/20 136k/475k/1.8M WSPR他集計 - JA6SOQ

2026/11/20 (Fri) 07:28:25

おはようございます!

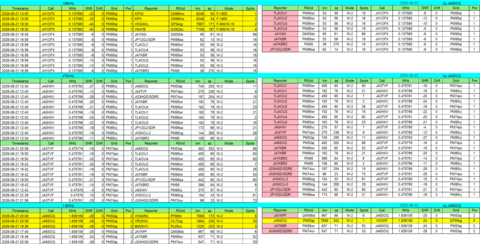

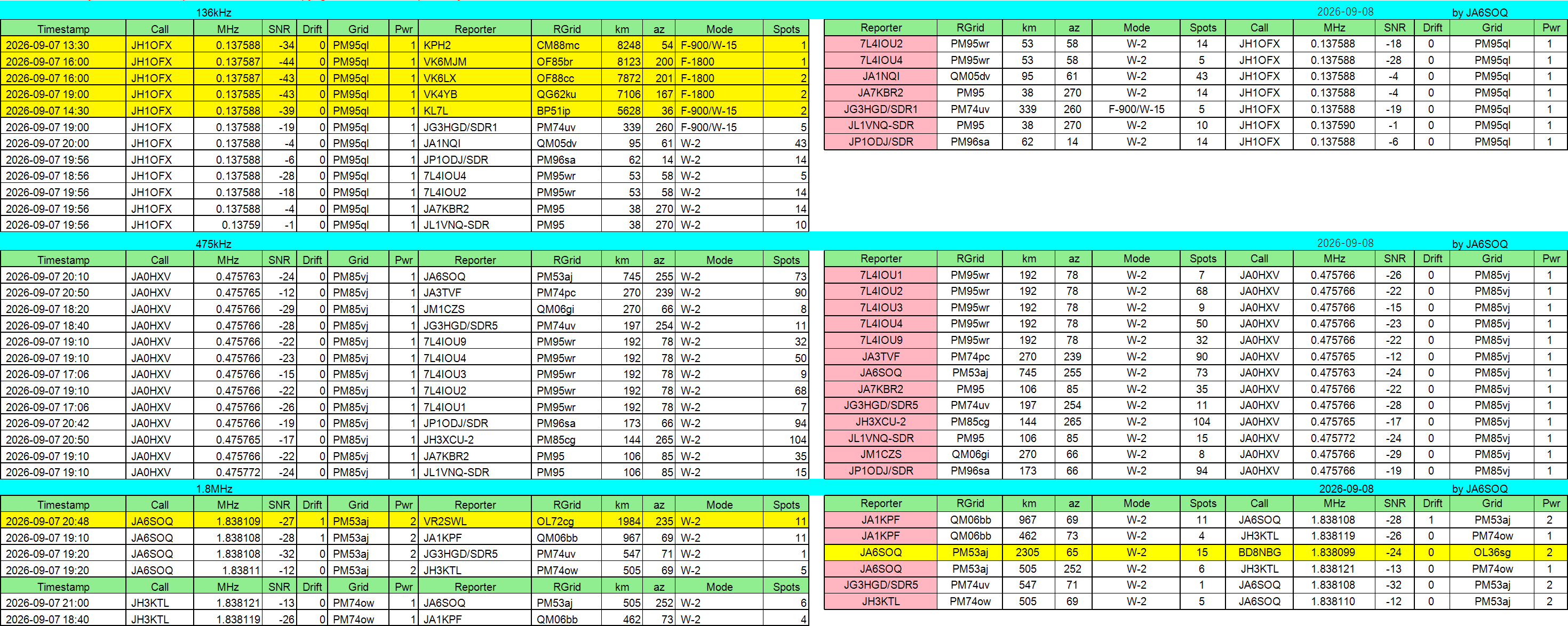

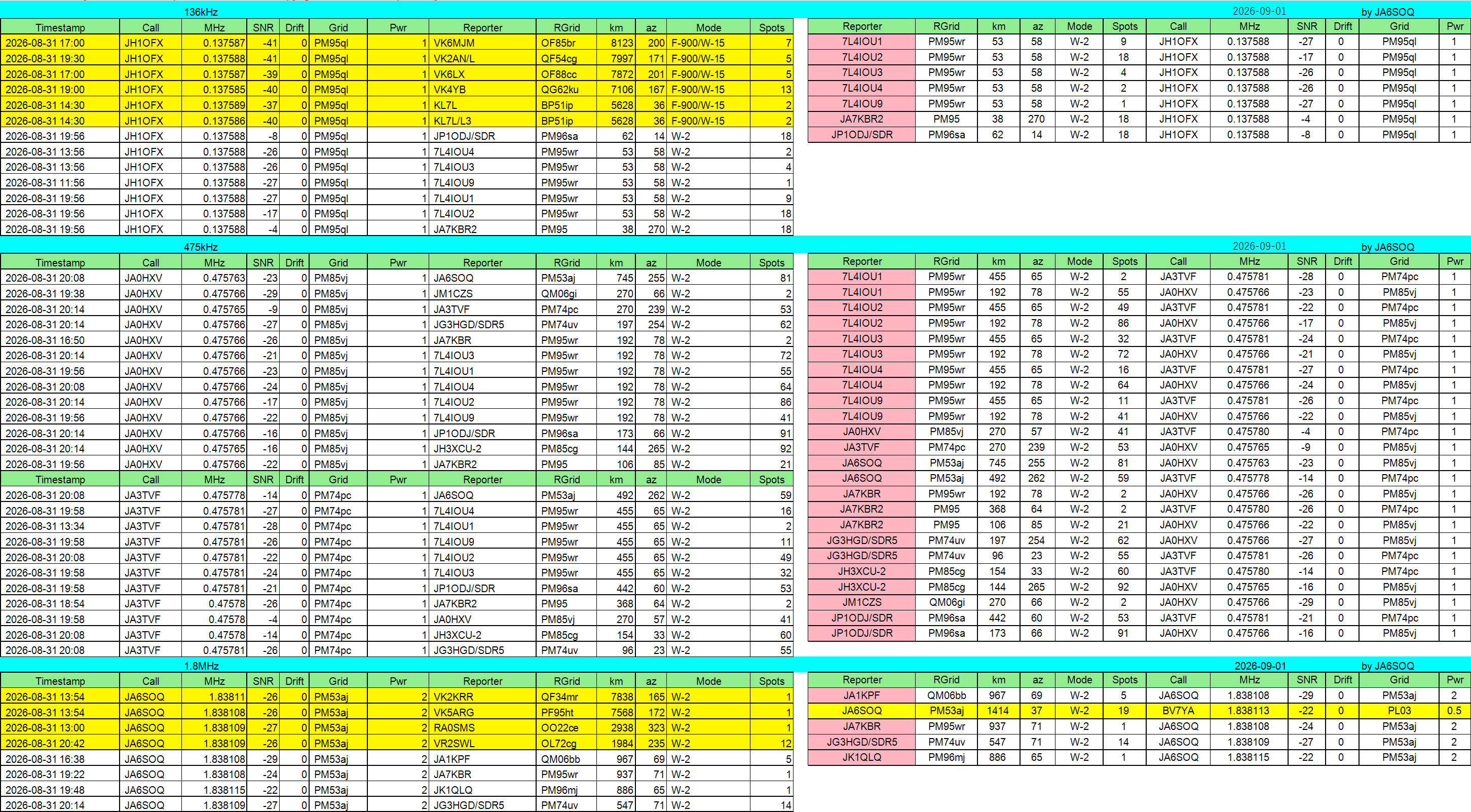

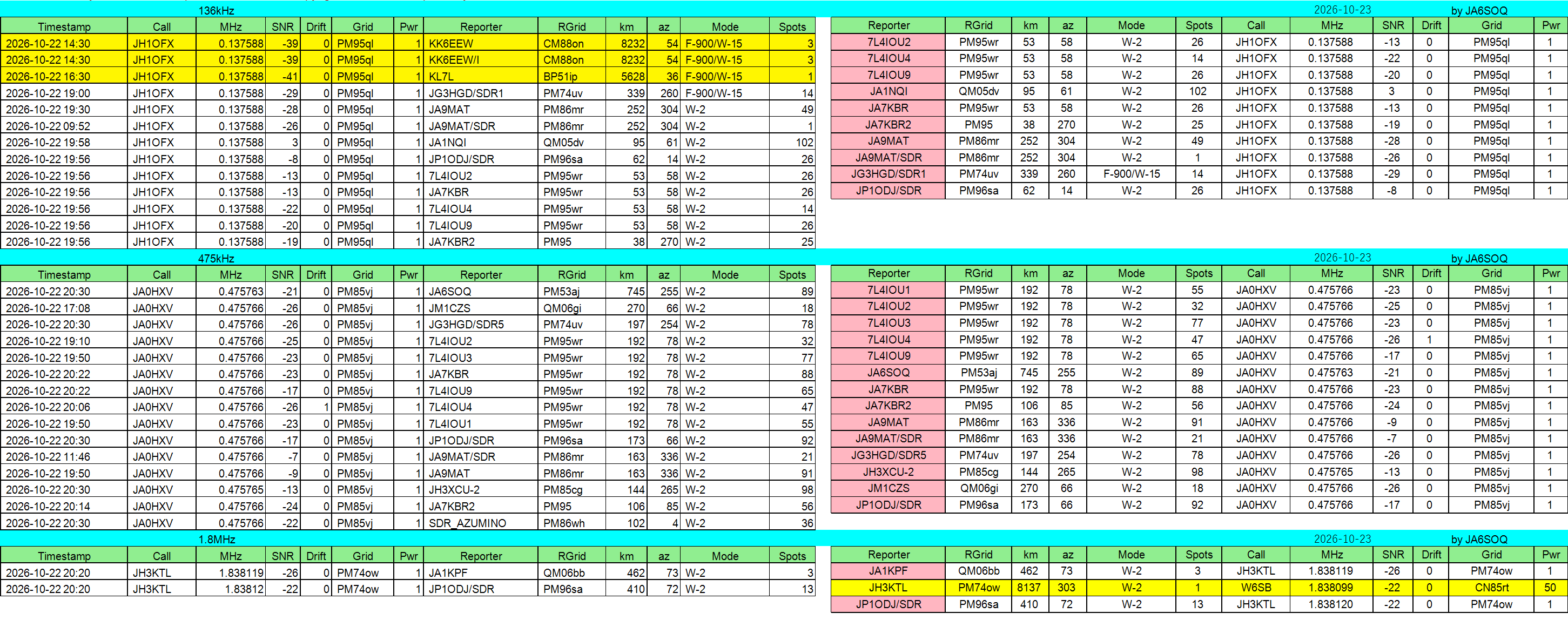

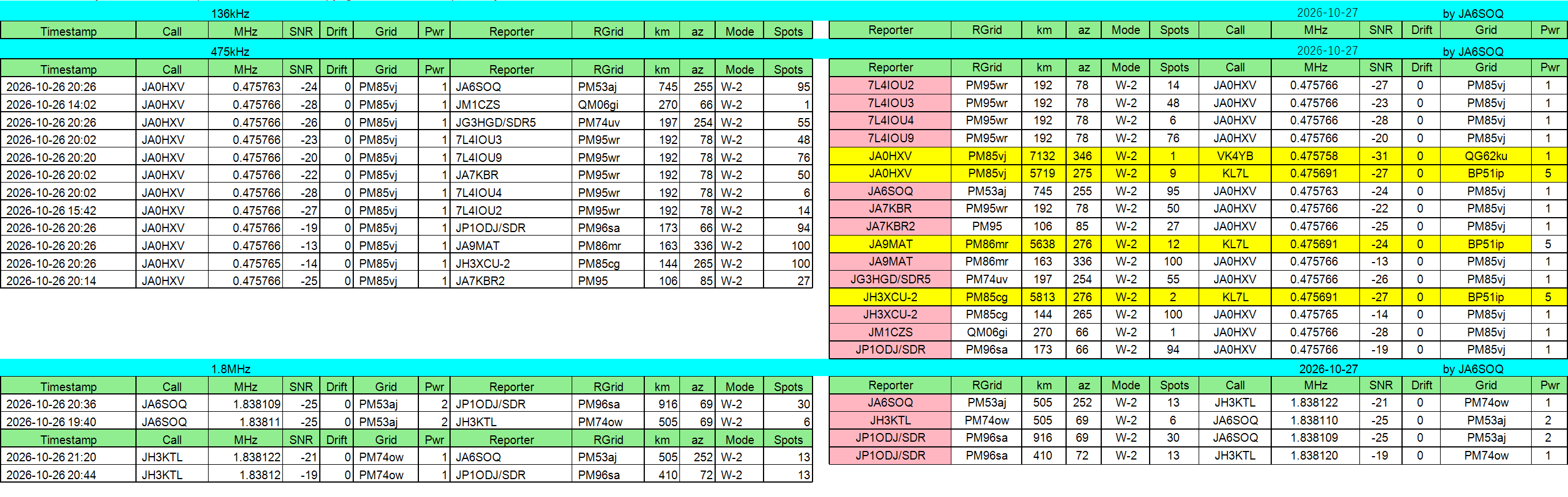

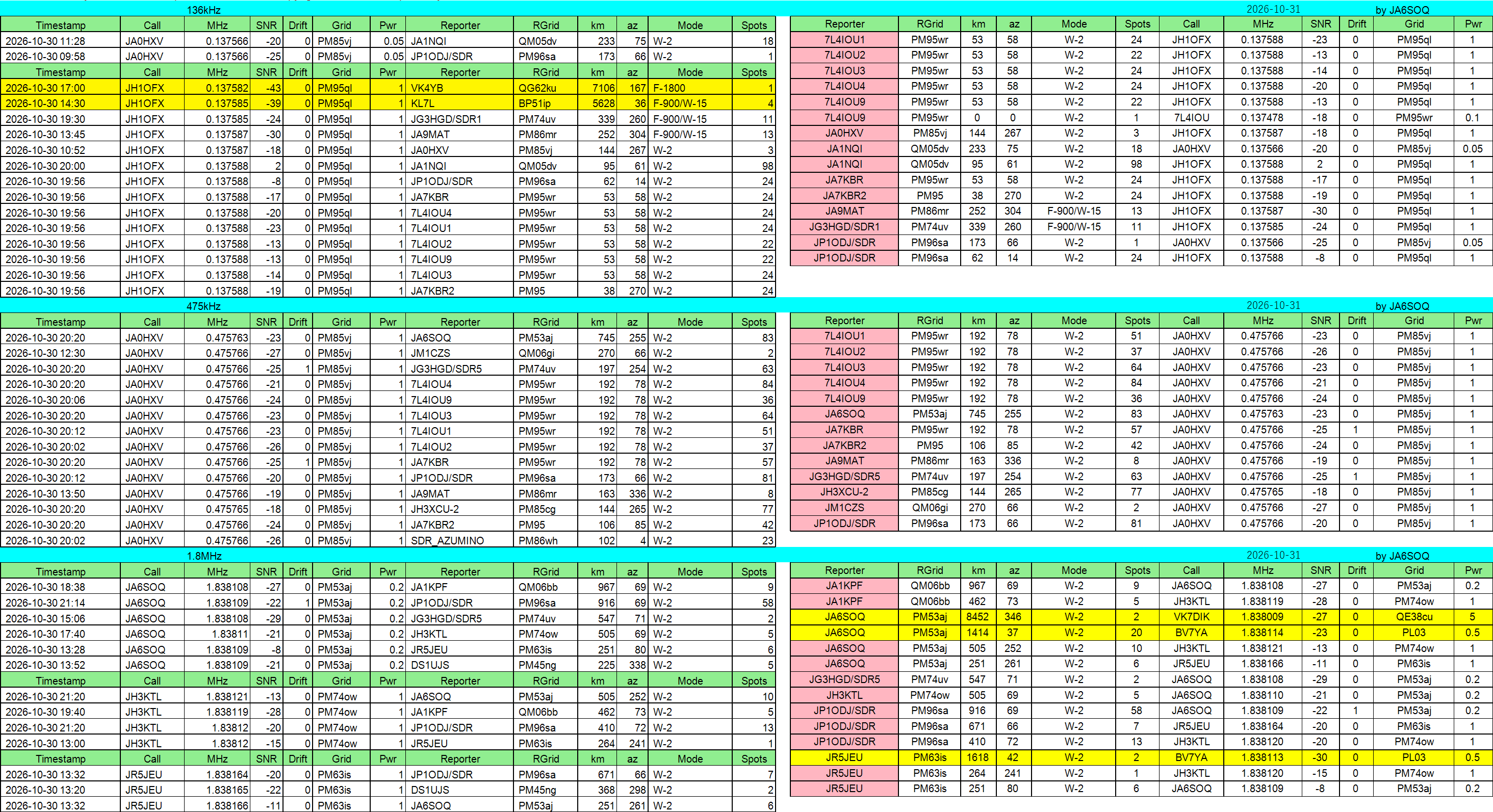

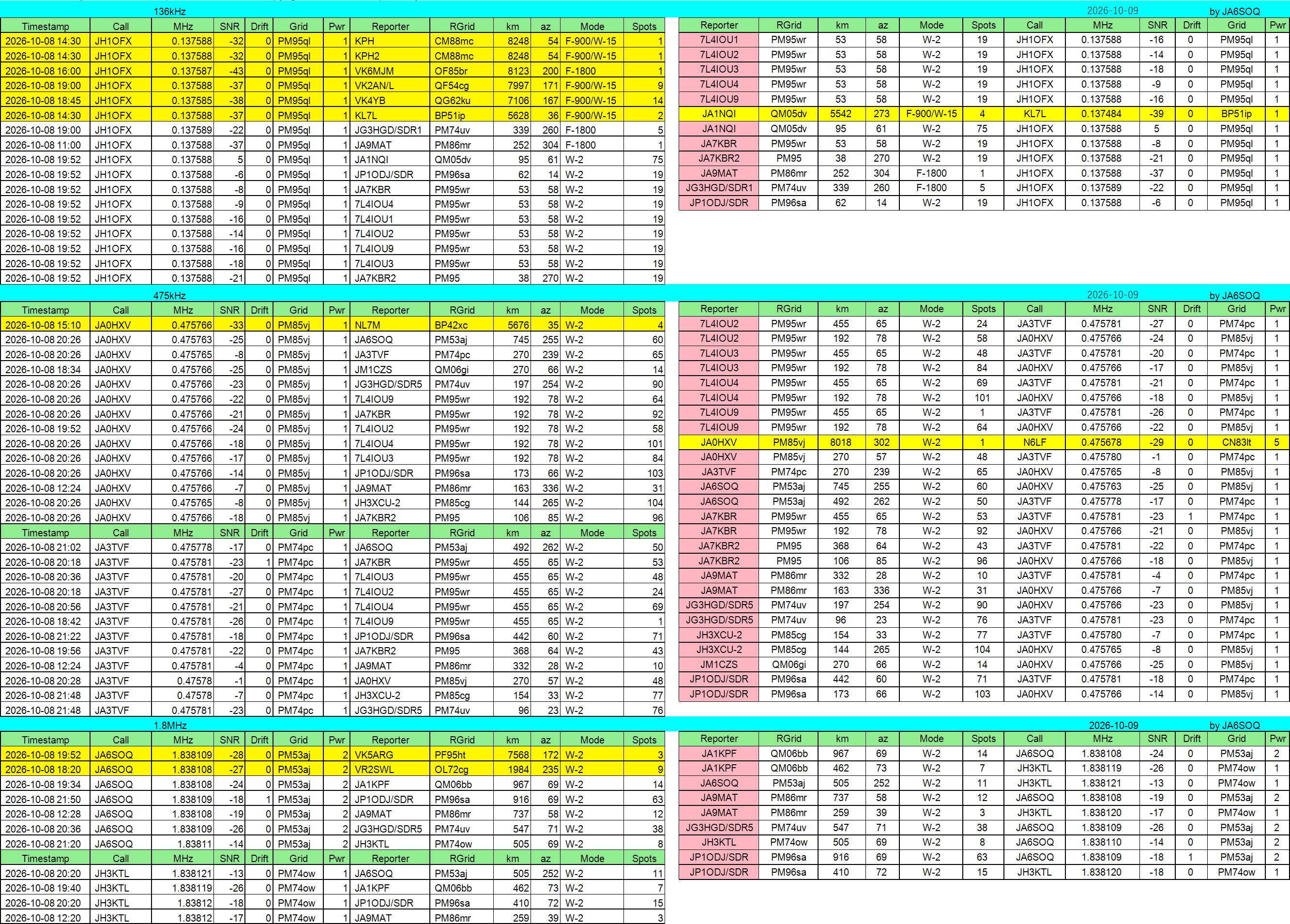

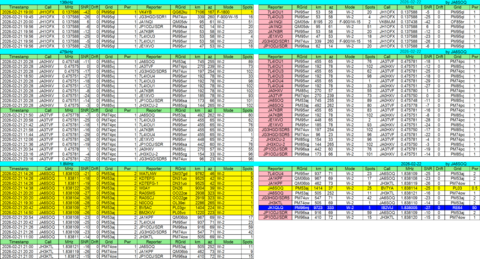

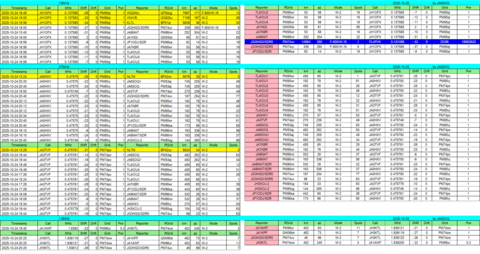

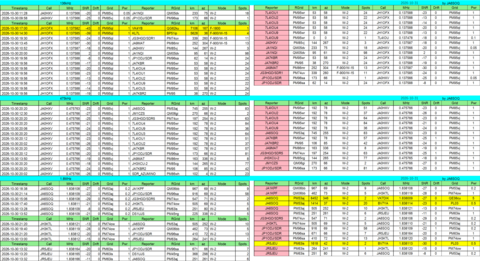

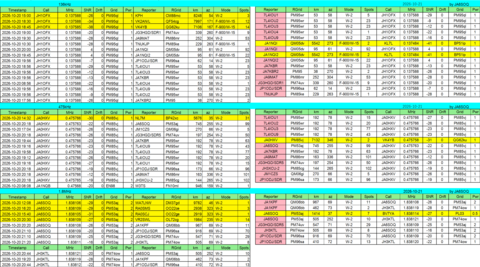

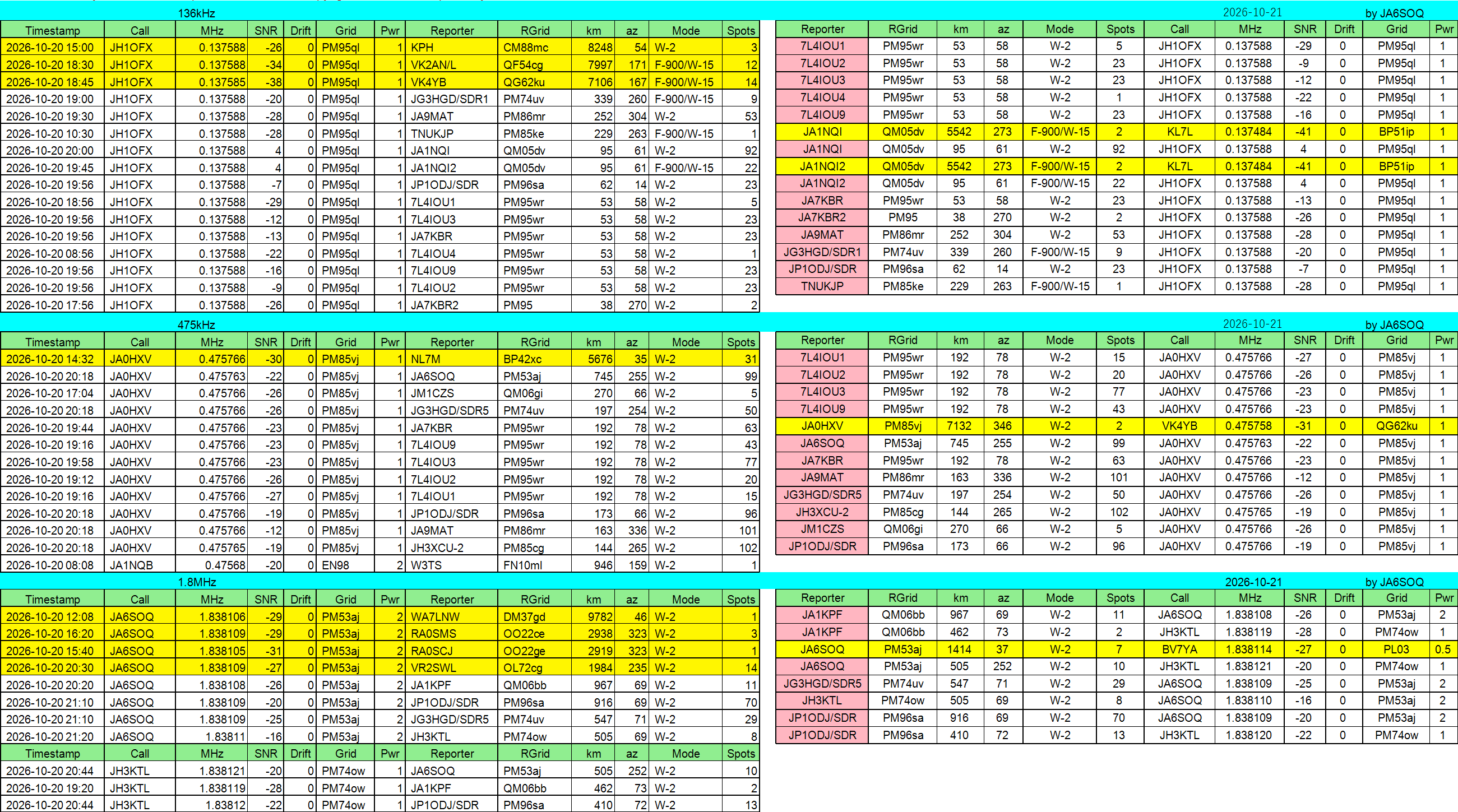

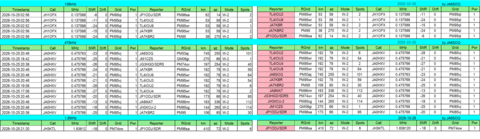

2026年11月20日JST//WSPR他集計です。

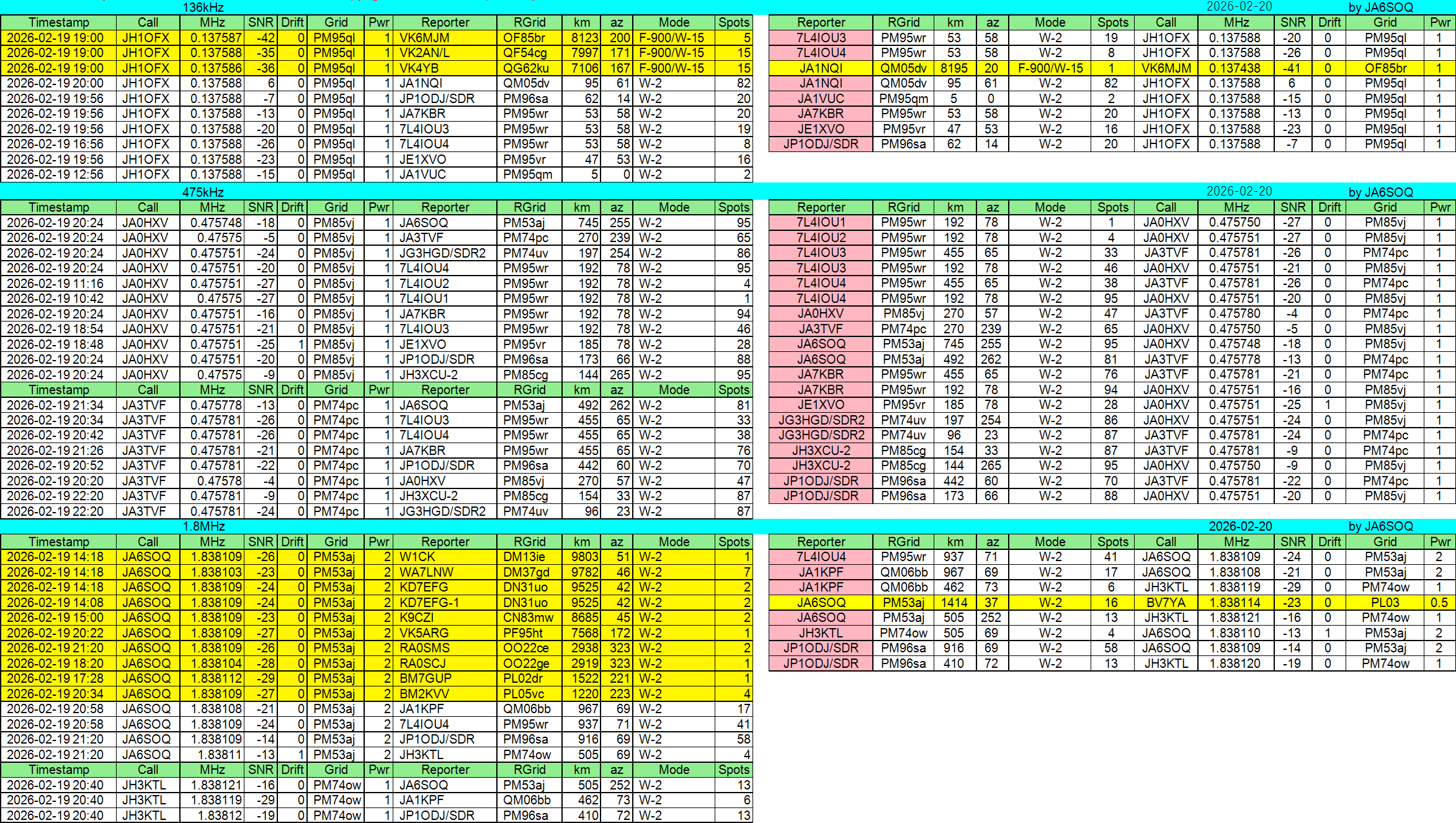

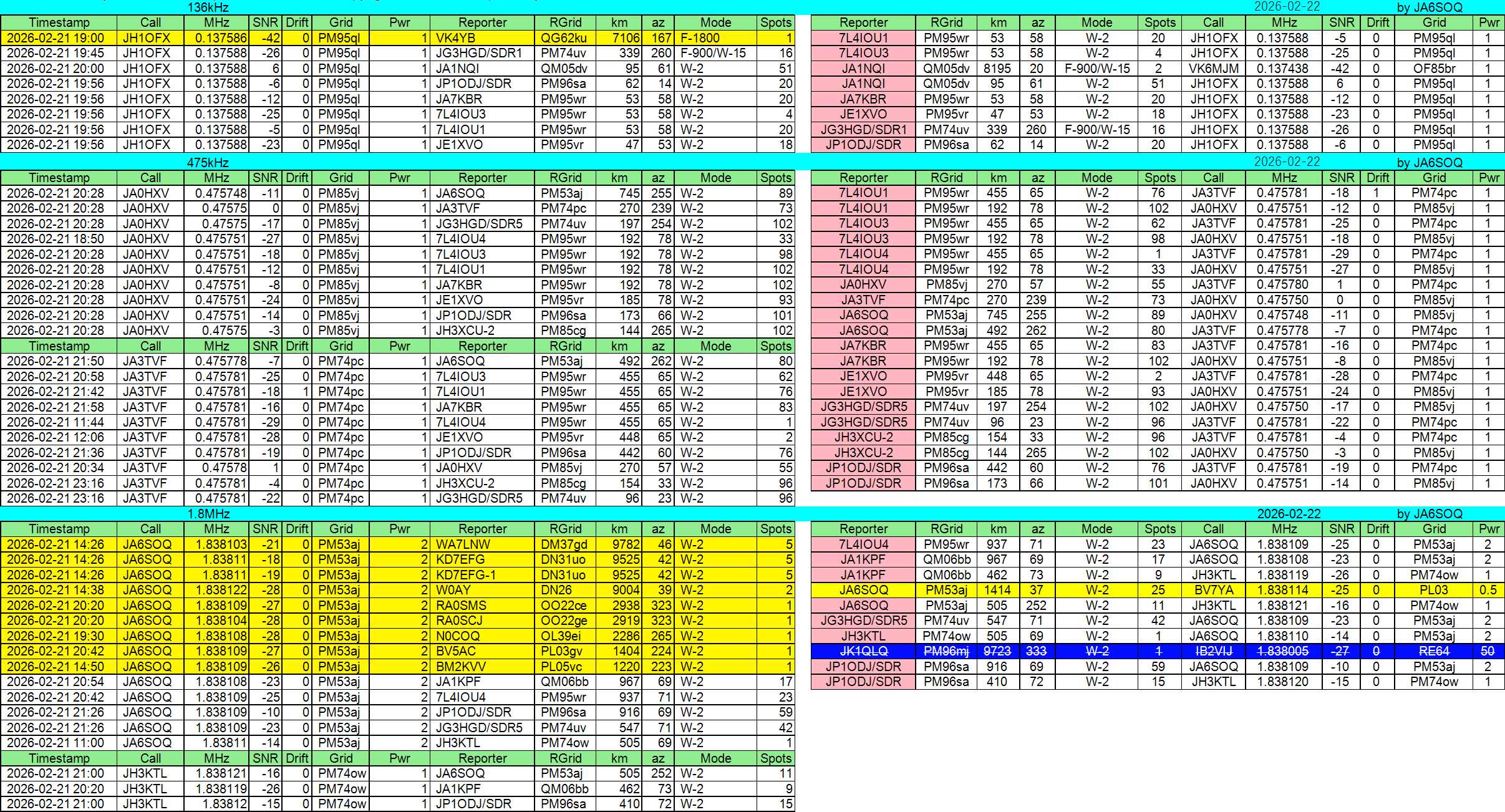

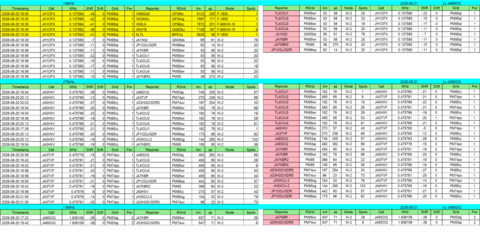

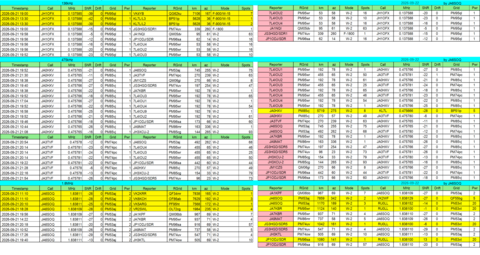

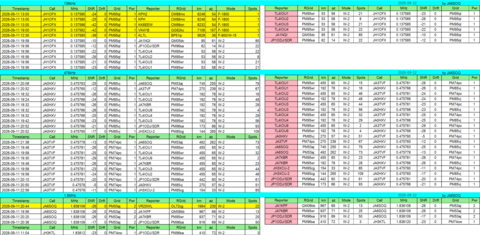

送受信局の詳細は右記画像クリックしてご確認ください。
画像内のイエローマーキングは1000km以上に表示されます。
++++++++136kHz++++++++
136kHz送信2局、受信7局でした。(総処理数426局)
1000km以上送信1局
1000km以上受信0局
++++++++475kHz++++++++
475kHz送信2局、受信11局でした。(総処理数5232局)
1000km以上送信0局
1000km以上受信0局
++++++++1.8MHz++++++++
1.8MHz送信2局、受信7局でした。(総処理数5738局)
1000km以上送信1局
1000km以上受信1局

Re: 無線の記録 136k/475k/1.8M WSPR他集計 - JA6SOQ

2026/11/19 (Thu) 17:03:23

集計プログラムの画像出力DPIのソースを編集しました。
解像度は少し落ちます。よろしくお願いします。

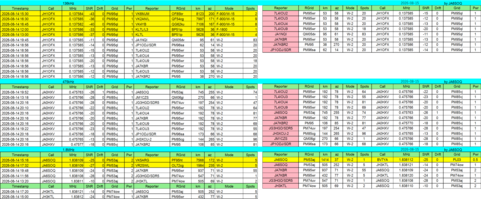

無線の記録 2026/11/19 136k/475k/1.8M WSPR他集計 - JA6SOQ

2026/11/19 (Thu) 12:36:21

おはようございます!

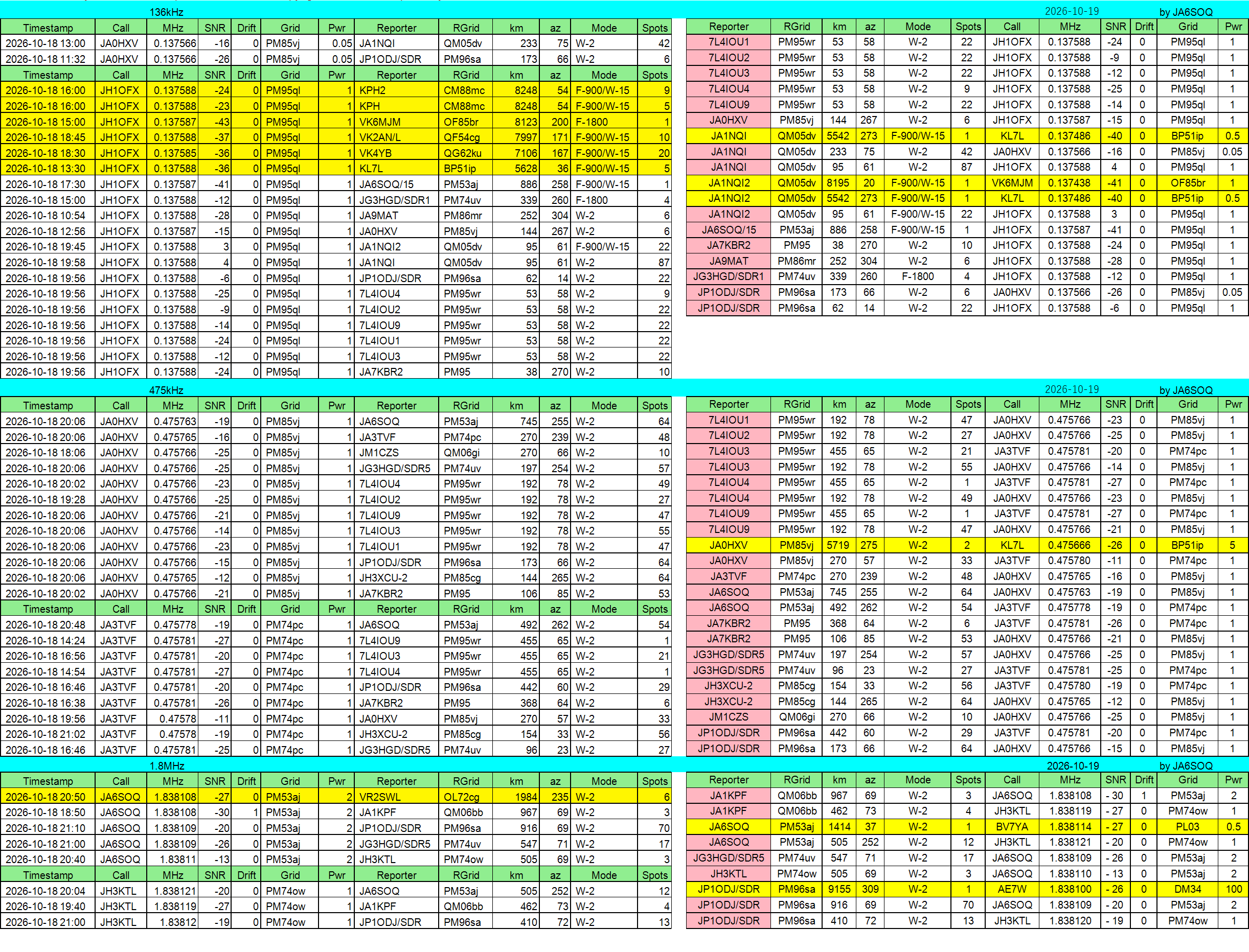

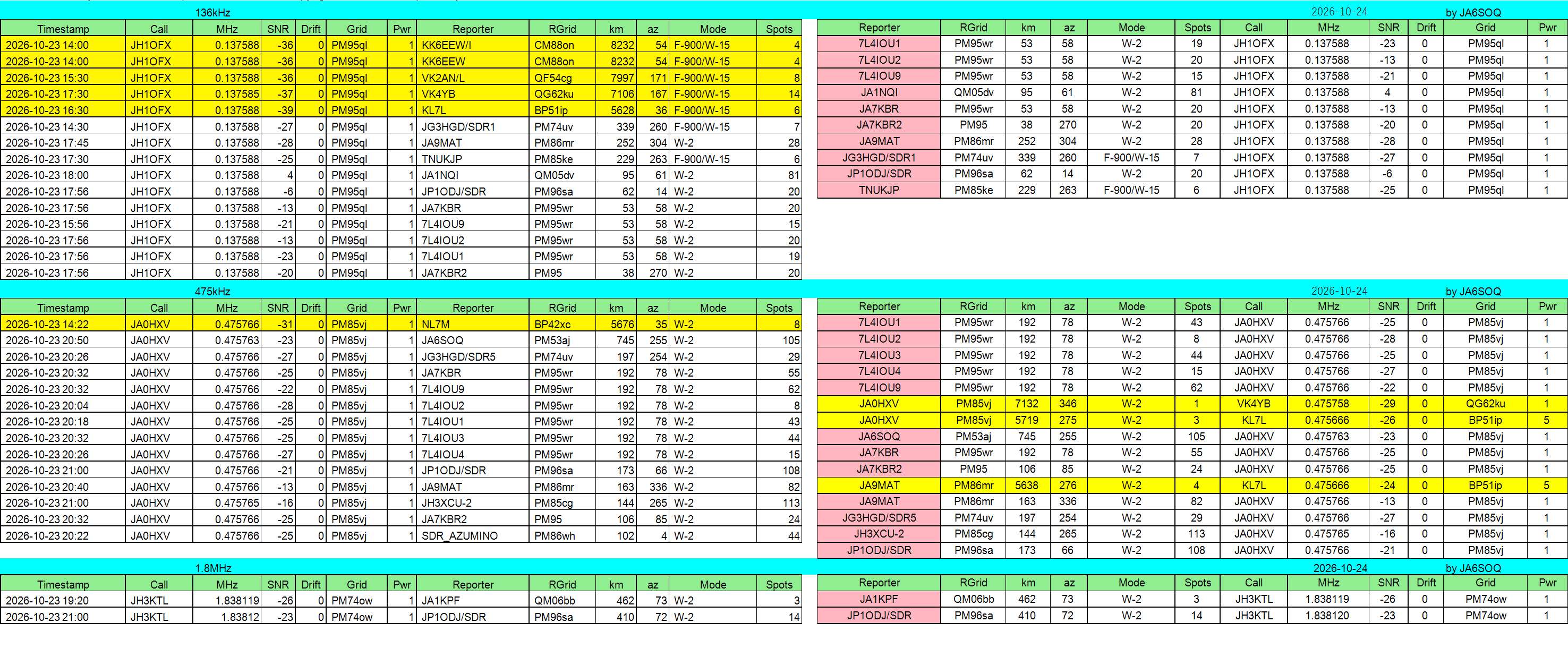

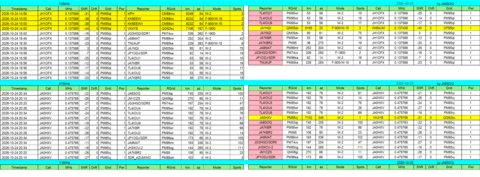

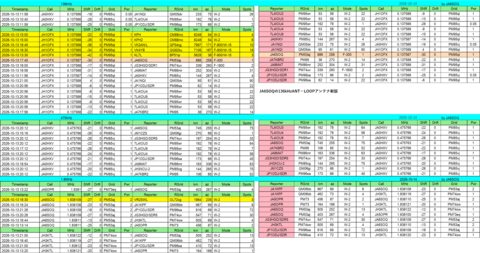

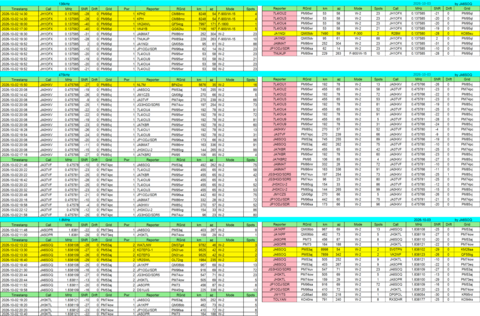

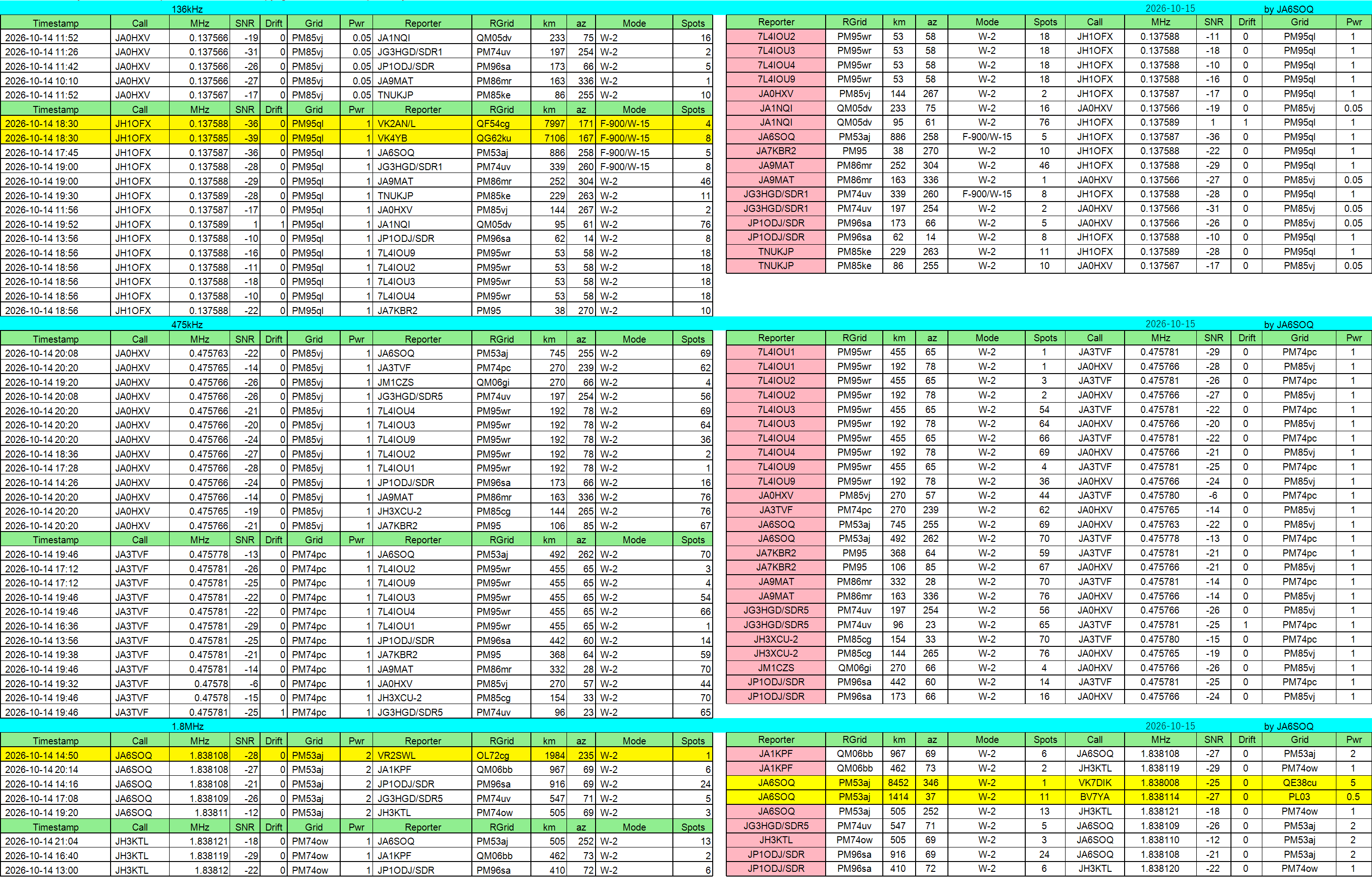

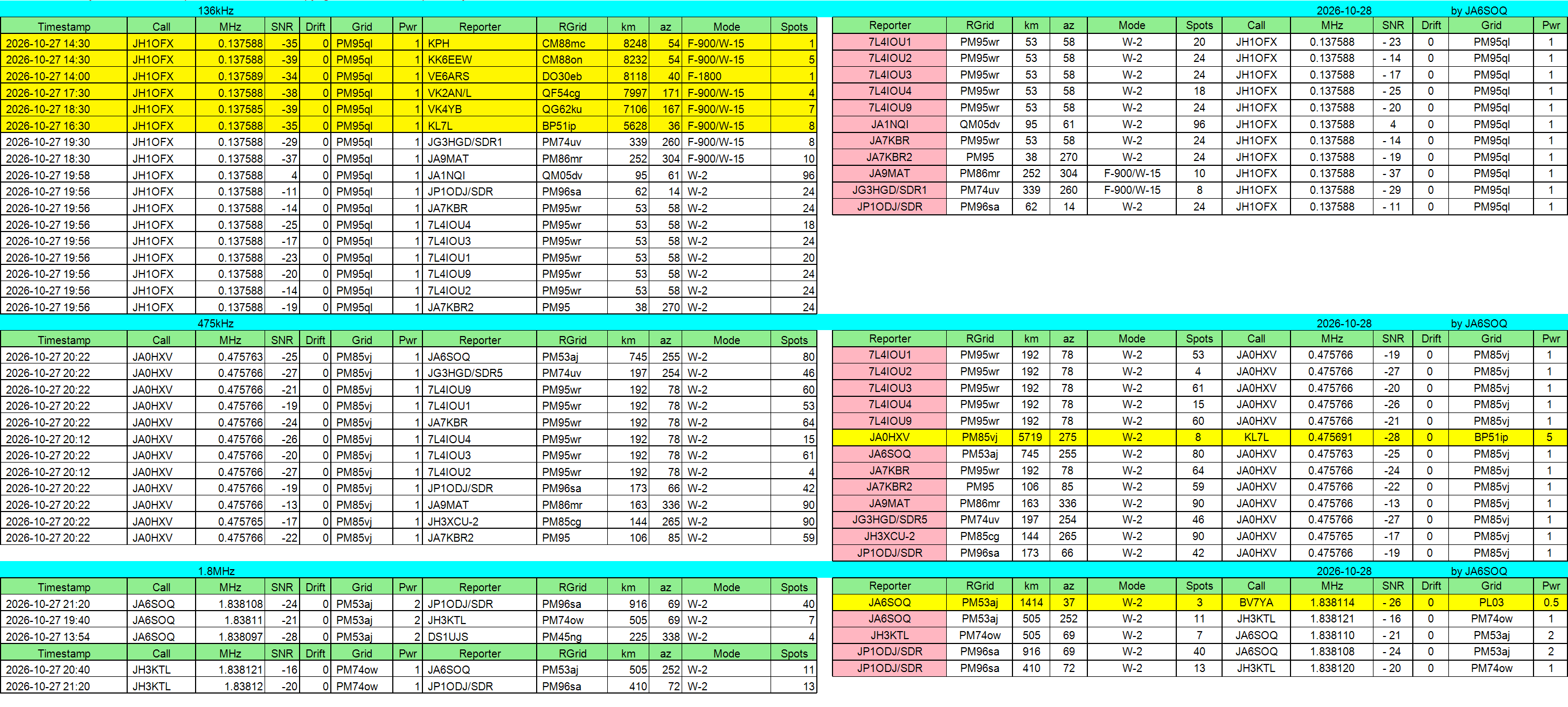

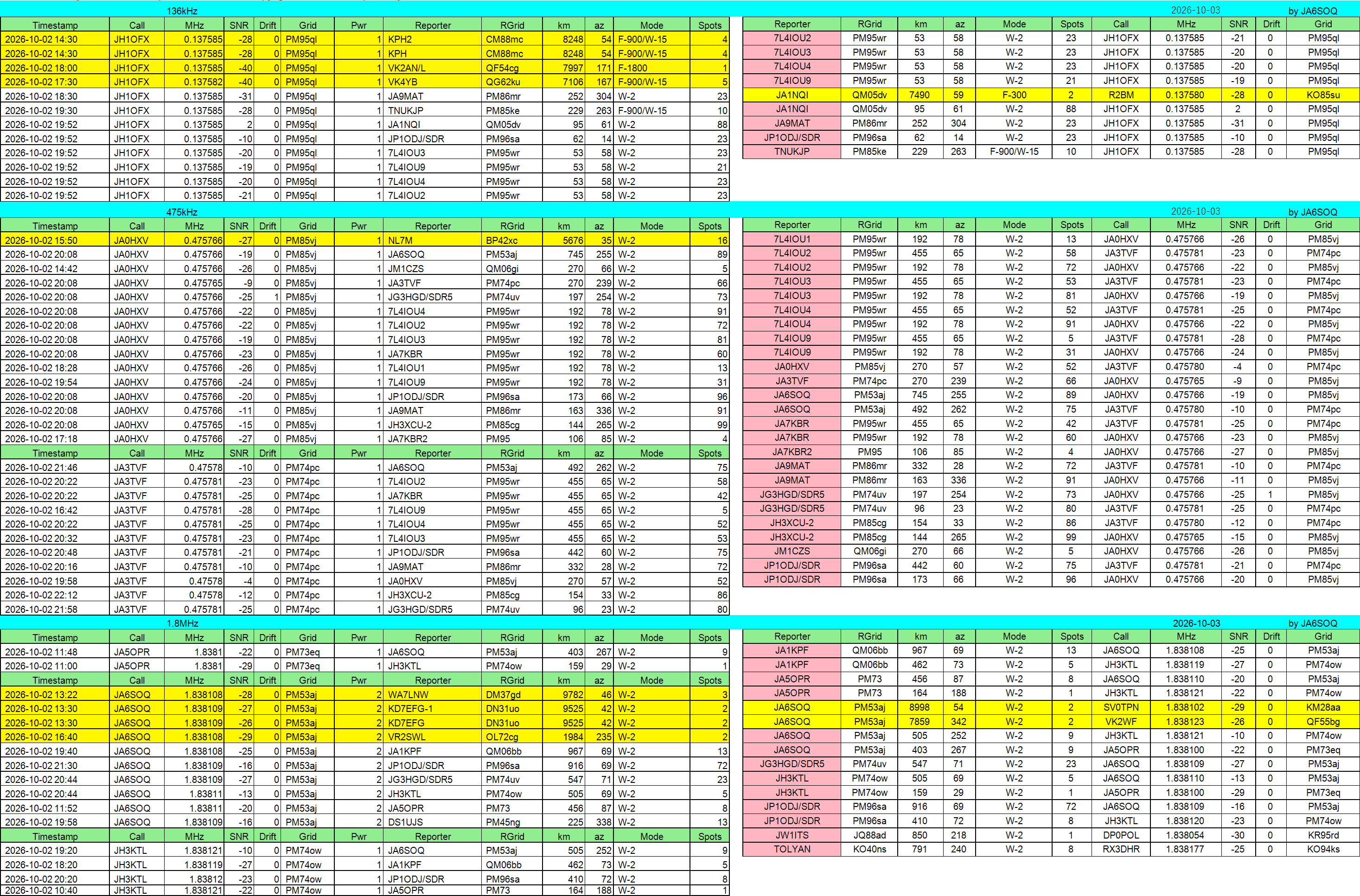

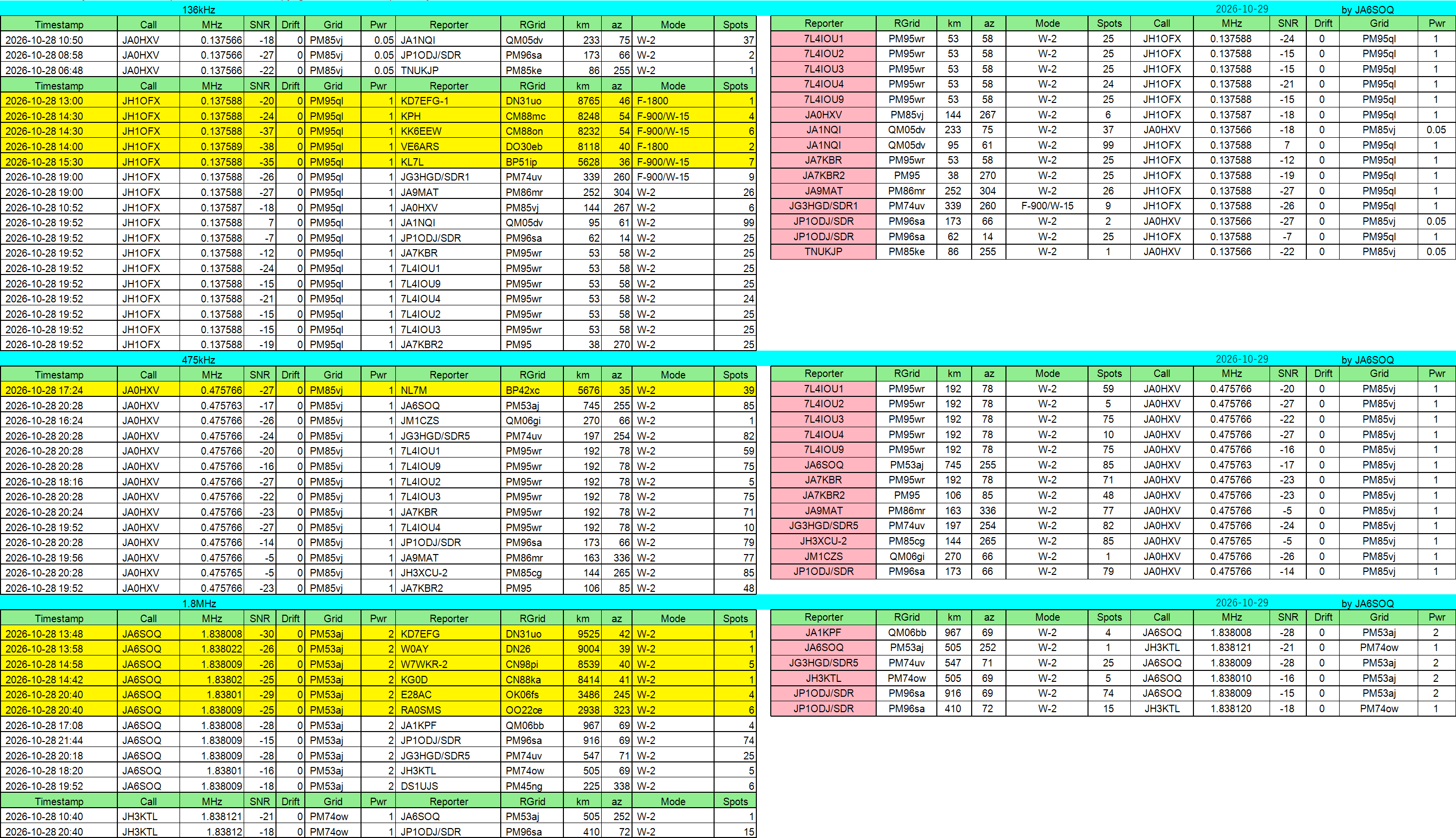

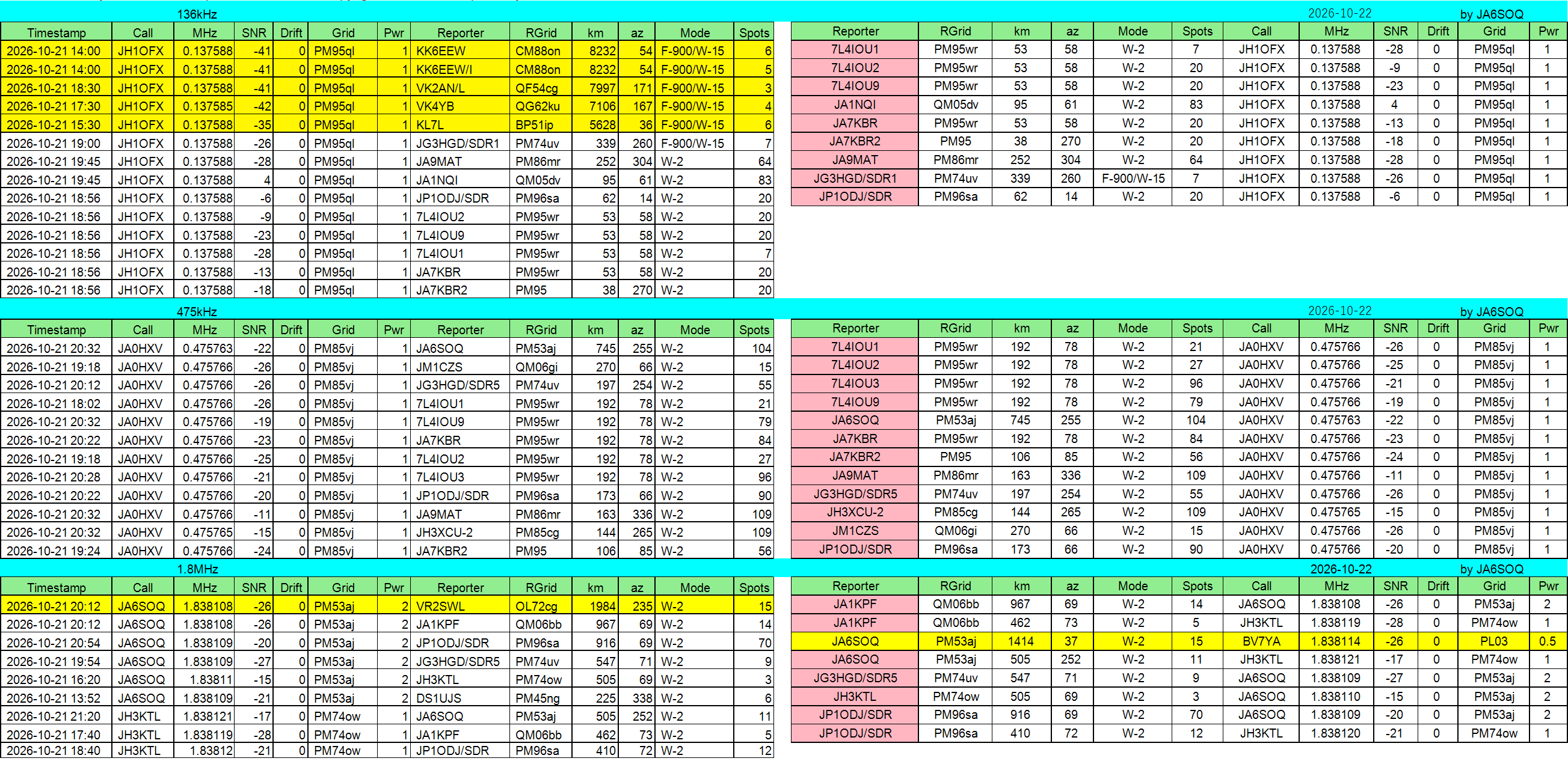

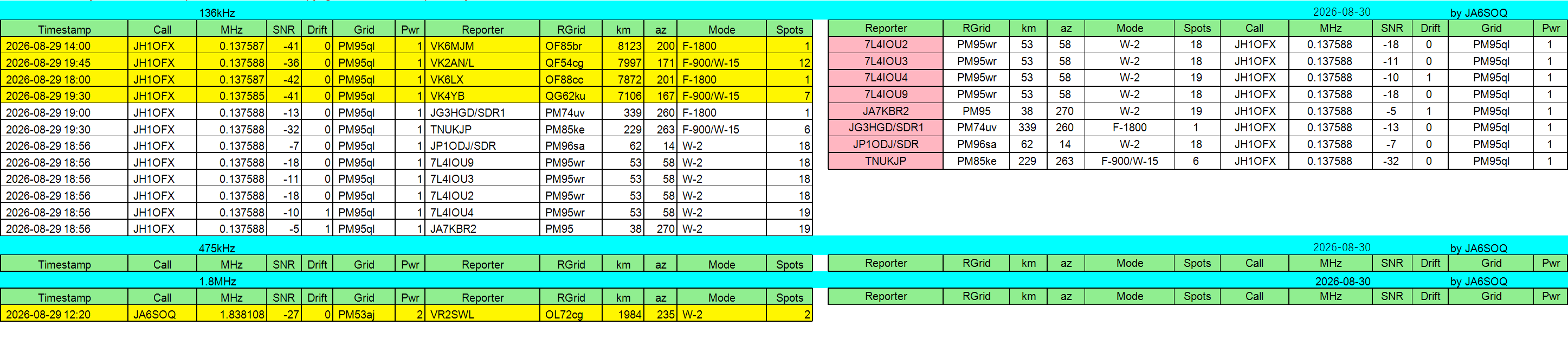

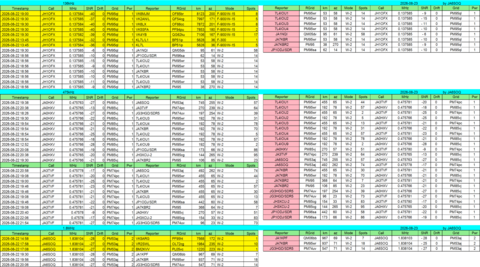

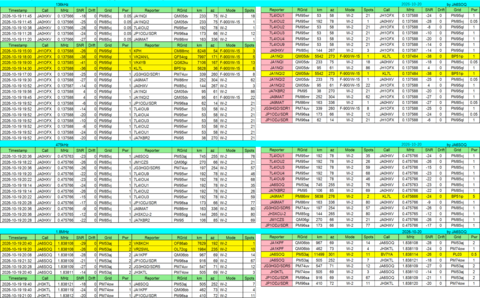

2026年11月19日JST//WSPR他集計です。

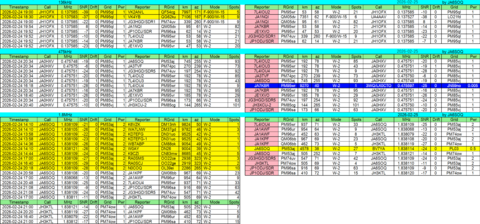

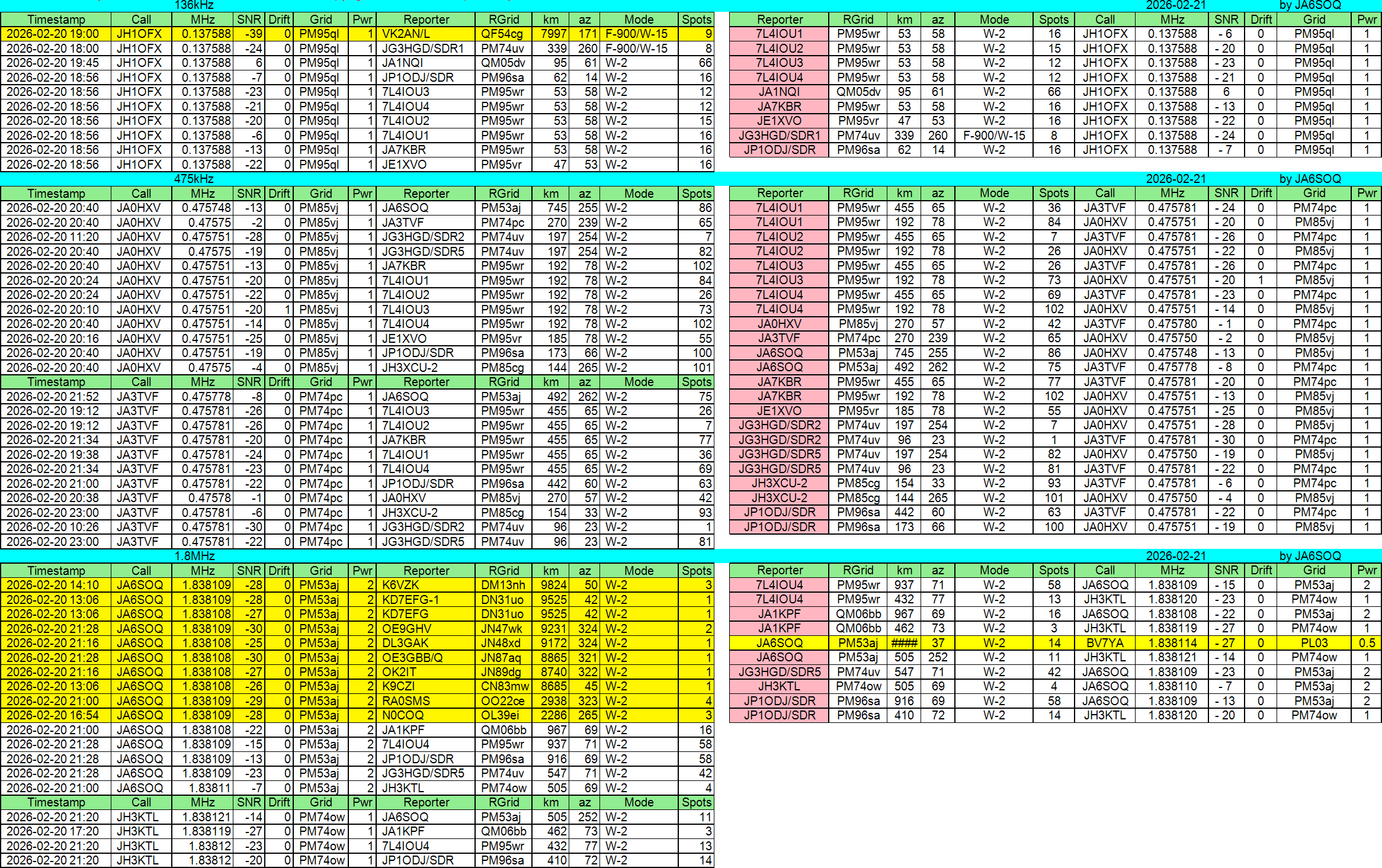

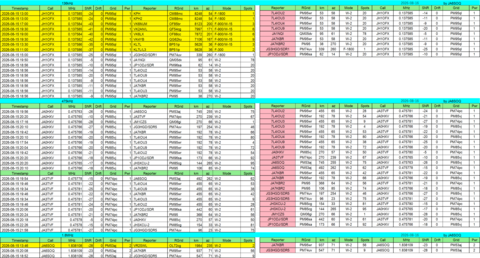

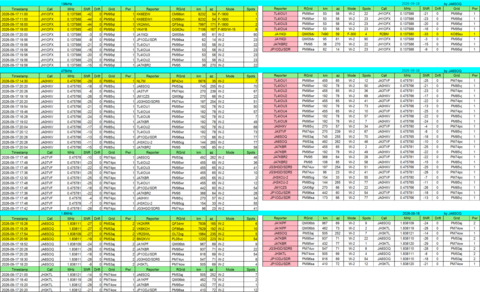

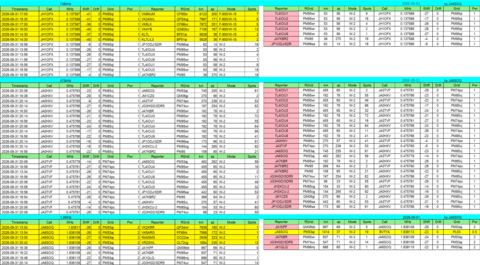

送受信局の詳細は右記画像クリックしてご確認ください。
画像内のイエローマーキングは1000km以上に表示されます。
++++++++136kHz++++++++
136kHz送信2局、受信7局でした。(総処理数281局)
1000km以上送信1局
1000km以上受信0局
++++++++475kHz++++++++
475kHz送信2局、受信10局でした。(総処理数5286局)
1000km以上送信1局
1000km以上受信0局
++++++++1.8MHz++++++++
1.8MHz送信2局、受信6局でした。(総処理数4590局)
1000km以上送信1局
1000km以上受信1局
